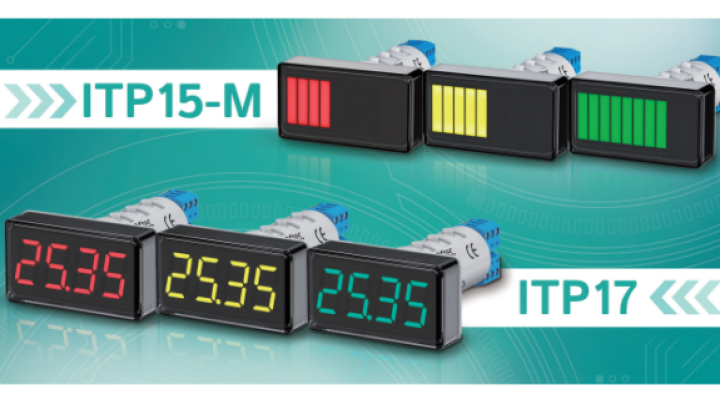

NOVI UNIVERZALNI INDIKATORI IZ AKYTEC-A: ITP17 I ITP15-M

Savremeni proizvodni procesi zahtevaju precizno praćenje parametara i blagovremeno reagovanje na odstupanja. akYtec predstavlja dva nova proizvoda — ITP17 i ITP15-M, koji kombinuju kompaktan dizajn, fleksibilnu konfiguraciju i jasnu vizuelnu povratnu informaciju.

STANDARD 22 MM – POZNAT FORMAT, NOVE MOGUĆNOSTI

Oba modela dolaze u kućištu prečnika Ø22 mm, što ih čini kompati - bilnim sa većinom komandnih tabli i postojećih kućišta. Međutim, za razliku od standardnih indikatora, ovi uređaji ne samo da svetle — oni mere, analiziraju i pomažu u upravljanju procesima.

Ključna razlika je u vrsti displeja: ITP17 koristi sedmosegmentni digitalni displej, dok ITP15-M poseduje LED linijski grafikon.

ITP17 I ITP15-M — PAMETNI INDIKATORI

Trodimenzionalni prikaz: trenutna reakcija

Indikatori ITP17 i ITP15-M podržavaju trobojnu vizualizaciju: zelenu, žutu i crvenu. Boje odgovaraju korisnički definisanim graničnim zonama, omogućavajući trenutnu procenu stanja objekta koji je pod nadzorom:

• Zelena — u okviru normalnih vrednosti

• Žuta — približavanje kriti čnoj vrednosti

• Crvena — alarmno stanje ili prekoračenje praga

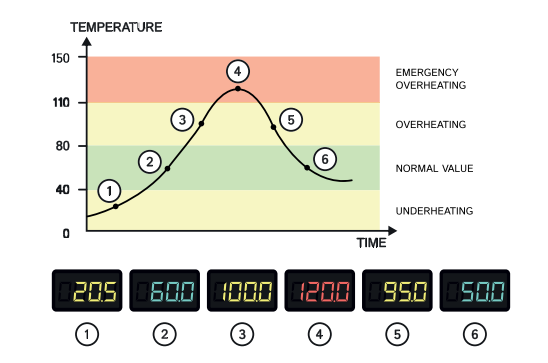

PRIMER RADA DISPLEJA

Vizuelna indikacija očitanih parametara na ITP17 prati se automatskom promenom boje.

Razmotrimo primer podešavanja svetlosne signalizacije za proces grejanja. Definisana su četiri stanja: normalno, nedovoljno grejanje, pregrevanje i kritično pregrevanje.

Svako stanje označeno je posebnom bojom na displeju:

• Zelena – temperatura je u okviru normalnog opsega

• Žuta – temperatura je ispod ciljanog opsega (nedovoljno grejanje)

• Crvena – temperatura premašuje dozvoljeni limit (pregrevanje)

• Crvena (trepćuća) – kriti čna temperatura (alarmno stanje) ITP17 omogućava korisniku da sam definiše pragove i dodeli odgovarajuće boje u okviru mernog opsega.

Jedini uslov jeste da svaki sledeći prag mora biti veći od prethodnog.

UNIVERZALNI ULAZI – JEDAN UREĐAJ ZA VIŠE VRSTA SIGNALA

ITP17 i ITP15-M podržavaju širok spektar ulaznih signala:

• Analogni: 0–5 mA, 0(4)–20 mA, 0(2)–10 V

• Termoparovi: ti povi J, K, T itd.

• RTD senzori: Pt100, Pt1000

• Pirometri: serije RK i RS Zahvaljujući ovome, indikatori su pogodni za nadzor temperature, pritiska, protoka, nivoa i drugih industrijskih parametara.

JEDNOSTAVNA KONFIGURACIJA I UPRAVLJAČKE FUNKCIJE. LAKO PODEŠAVANJE – PUTEM TASTERA ILI MICROUSB PRIKLJUČKA

Parametri se mogu podešavati direktno putem tastera na uređaju ili preko MicroUSB veze koristeći softver Akytec Tool Pro.

Softver omogućava jednostavno podešavanje:

• Graničnih zona i prikaza boja

• Skaliranje izmerenih vrednosti

• Opcije filtriranja i prikaza

• Konfiguracija izlaza

Podešavanje traje svega nekoliko minuta i obezbeđuje pouzdan rad uređaja na terenu.

UGRAĐENI NPN IZLAZ – UPRAVLJANJE BEZ PLC-A

ITP17 i ITP15-M poseduju NPN tranzistorski izlaz, na koji se mogu povezati opterećenja do 200 mA. To omogućava:

• Aktivaciju releja ili zujalica

• Jednostavnu ON/OFF logiku

• Upotrebu kao osnovni kontroler sa alarmnim funkcijama

Ovakav pristup je naročito koristan za manja postrojenja, gde je cilj smanjenje broja uređaja i pojednostavljenje sistema.

ITP15-M I KOMPARATIVNI PREGLED. ITP15-M — KADA JE SKALA VAŽNIJA OD CIFARA

Dok je ITP17 digitalni indikator sa preciznim numeričkim prikazom, ITP15-M je linearni bar-graf sa 20 LED segmenata i trobojnom signalizacijom.

Idealan je za brzu vizuelnu procenu trenda ili nivoa bez očitavanja preciznih vrednosti.

Podržava iste vrste signala i montira se u otvor prečnika Ø22 mm.
