RILINEX KOMPANIJE RITTAL

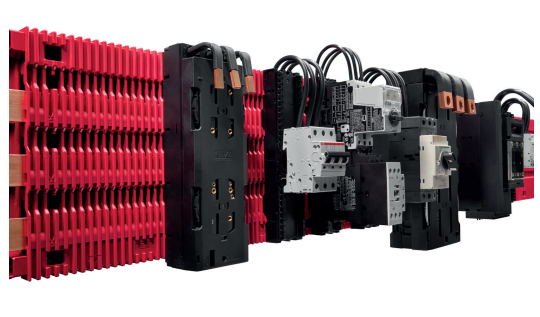

RiLineX kompanije Rittal je novo razvijena, otvorena platforma za sisteme distribucije električne energije. Sistem "klik" montaže ploča i komponenti pojednostavljuje do sada složen i dugotrajan proces sastavljanja sistema za distribuciju energije unutar ormana.

Krajnji rezultat je ušteda vremena do 30% u fazi projektovanja i do 50% pri montaži u poređenju s konvencionalnim sabirničkim sistemima.

Dodatna prednost je što RiLineX doprinosi održivosti smanjenjem plastičnog otpada i povećanjem mogućnosti decentralizovanog snabdevanja, jer je potrebno manje isporuka teškog bakra.

Ovo inovativno rešenje je nagrađeno nemačkom nagradom za dizajn German Design Award 2025 za svoj produkt dizajn.

Bilo koja firma ili organizacija kojoj je potrebna brza i pouzdana distribucija električne energije do 1000 V AC ili ±1500 V DC imaće koristi od sistema RiLineX.

To uključuje sve – od proizvođača elektroormana i sklopnih postrojenja, preko industrije skladištenja energije, instalatera fotonaponskih sistema, pa sve do IT sektora.

Nova platforma za distribuciju električne energije eliminiše kompleksno dimenzionisanje sistema, gubitak prostora prilikom ugradnje komponenti i potrebu za sečenjem zaštitnih poklopaca na odgovarajuću meru.

NEMA POTREBE ZA PLANIRANJEM NOSAČA

RiLineX značajno ubrzava proces planiranja i instalacije. Pošto su bakarne sabirnice integrisane direktno u montažnu ploču, komponente se mogu planirati i monti rati bilo gde.

Time se u potpunosti eliminiše zamoran i neefikasan proces postavljanja nosača za svaki projekat pojedinačno.

Takođe, više nije neophodno komplikovano sečenje poklopaca, čime se dodatno smanjuje otpad od obrade i plastični otpad – u proseku za 1,9 kilograma po sistemu.

U ovom rešenju, sabirnice su od samog početka u potpunosti pokrivene, što pruža zašti tu od slučajnog dodira. Ova zaštita od kontakta je sertifikovana u skladu sa zašti tnom klasom IP2XB, što znači da je sprečen prodor čvrstog stranog tela prečnika 12 milimetara ili većeg.

Prednja zašti ta može dodatno biti unapređena do zaštitne klase IP4X, kojom se sprečava prodor čvrstih objekata prečnika od svega 1 milimetar.

U oba slučaja, direktan dodir prstima sa delovima pod naponom nije moguć.

Konstrukcija sistema je unapred testirana na otpornost na kratki spoj do 52,5 kA, tako da planeri i korisnici mogu da se oslone na potpuno bezbedno rešenje.

BRŽE ZA 30 DO 50 ODSTO

Ovo rešenje značajno smanjuje obim posla u svim fazama – od planiranja i montaže do održavanja.

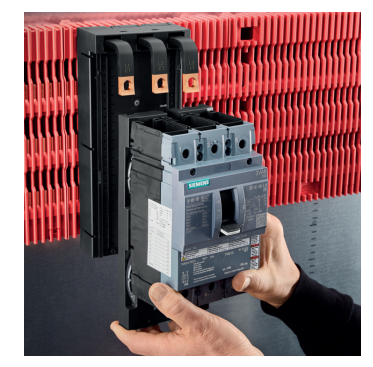

Pored toga, znatno povećava efikasnost projektovanja postrojenja. Rezultat su uštede do 30% u inženjeringu i čak do 50% u fazi montaže. Inovativni klik sistem za montažne ploče i komponente omogućava jednostavnu instalaciju.

To znači da se modularna rešenja prilagođena konkretnim projektima mogu realizovati uz znatno manji utrošak resursa.

KOMPLETNA PLOČA ILI MODULARNI SISTEM

U zavisnosti od potreba korisnika, Rittal nudi dva različita pristupa radi veće fleksibilnosti .

U jednoj od opcija, RiLineX platf orma dostupna je kao kompletna montažna ploča sa integrisanim bakarnim sabirnicama – spremna za brzu ugradnju – i to za Rittal AX kompaktne ormare i VX25 sisteme širine do 1200 mm.

Takođe može biti isporučena već ugrađena u orman. Ova verzija idealna je za standardne primene, jer smanjuje troškove korisnicima i omogućava bolji pregled sistema.

Uz to, sistem se može instalirati bez prethodnog stručnog znanja. Alternativno, otvorena verzija modularnog sistema omogućava potpunu slobodu u konfiguraciji rešenja prema konkretnim zahtevima, a povezivanjem modula u nizu, sistem se može proširiti do 2,4 metra – ili čak više.

Korisnicima je potrebno samo da znaju dužinu montažne ploče, a module mogu fleksibilno kombinovati u koracima od po 200 mm.

Šema bušenja je identična na svim montažnim pločama iz Rittal ponude, pa je dovoljno da se standardne sabirnice iseču na odgovarajuću dužinu. Nakon toga, bakarne sabirnice se čvrsto učvršćuju u ploču, čime se obezbeđuje stalna otpornost na kratki spoj.

Ova verzija je dostupna i kao komplet bez sabirnica.

Za međunarodne projekte, uklanjanje potrebe za transportom teških metalnih delova s kontinenta na kontinent donosi i finansijsku i ekološku korist.

Uz RiLineX, montažne ploče se mogu koristiti na licu mesta u kombinaciji sa standardnim sabirnicama od bakra ili aluminijuma različitih preseka.

Povezivanje više ormana u niz, čak i naknadno, vrlo je jednostavno. U fazi planiranja, korisnicima je na raspolaganju novi planerski alat – RiPower.

PLANIRA SE ČETVOROPOLNO REŠENJE

Sa sistemom RiLineX, Rittal vodi distribuciju električne energije u ormanima ka budućnosti .

U početku će sistem biti dostupan kao tropolno rešenje za struje do 800 A. Potom će uslediti i kompletna četvoropolna verzija.

Pored toga, platforma je jednako pogodna i za primenu u sistemima na istosmernu struju, koji igraju važnu ulogu posebno u efikasnim industrijskim postrojenjima i obnovljivim izvorima energije – kao deo prelaska ka potpuno elektrifikovanom društvu.

Od sajma Hannover Messe 2025. dostupni su svi relevantni priključni adapteri, osigurači, rastavljači i ostali elementi za tropolni sistem. Rittal ide i korak dalje sa platformskim pristupom – i van granica sopstvene kompanije.

Još pre zvaničnog početka prodaje, Rittal je započeo saradnju sa brojnim tehnološkim partnerima, čime se pokreće čitav ekosistem.

Proizvođači uređaja i komponenti dobijaju potrebne podatke o interfejsima za razvoj proizvoda i mogu da kreiraju i plasiraju rešenja spremna za RiLineX.

NAGRAĐENI PRODUKT DIZAJN

RiLineX je impresionirao i žiri Nemačkog saveta za dizajn, osvojivši nagradu German Design Award 2025 kao pobednik u kategoriji Energija.

Nemački savet za dizajn osnovan je odlukom Bundestaga, a nagrađuje izuzetne proizvode, ističući kako funkcionalni dizajn može doprineti održivoj transformaciji privrede.
