Modularno glodalo sa PCD reznim pločicama

Kompanija Horn proširuje svoj asortiman modularnim serijama PCD glodala sa čeonim sečivima za univerzalne primene pri glodanju aluminijuma, livenog aluminijuma i materijala iz grupa N i O.

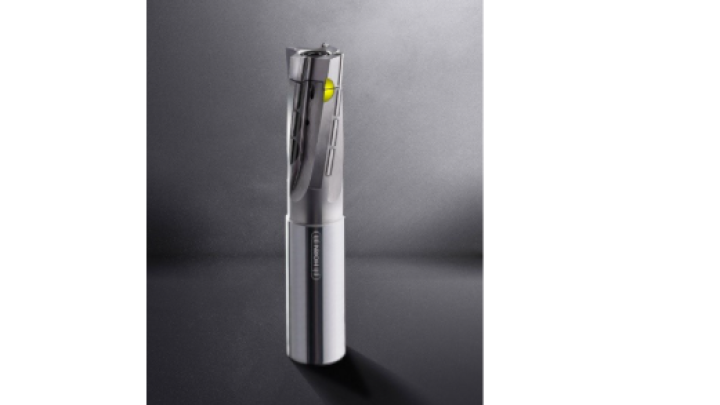

Sistem alata DM40 kombinuje trajno upotrebljiv držač od punog tvrdog metala sa zamenljivom glavom sa PCD reznim ivicama, izrađenom na čeličnom telu.

Horn je ovaj sistem posebno razvio sa ciljem smanjenja habanja, očuvanja resursa i postizanja ekonomičnih procesa obrade.

Modularna konstrukcija funkcionalno razdvaja dugotrajne komponente od onih koje su izložene intenzivnom habanju.

Čeone rezne ivice posebno predstavljaju jednu od glavnih zona habanja kod glodanja. Istovremeno, dužine rezanja veće od dvostrukog prečnika povećavaju rizik od krzanja rezne ivice.

Upravo u tim područjima sistem sa zamenljivom glavom smanjuje potrošnju materijala i troškove naknadne zamene u poređenju sa konvencionalnim monolitnim alatima.

Korisnik može da zameni rezni modul direktno na mašini. Alat se nakon toga može ponovo staviti u rad bez dodatnog podešavanja.

Time se smanjuju zastoji mašine, vreme potrebno za zamenu alata i troškovi popravke.

Razdvajanje izdržljivog osnovnog držača i zamenljive glave omogućava i transparentno i predvidivo planiranje troškova održavanja. Zbog toga je sistem posebno pogodan za serijsku proizvodnju i automatizovane proizvodne linije.

Horn povezuje čeličnu glavu sa PCD reznim ivicama i držač pomoću centralnog steznog vijka, čime se ostvaruje spoj i silom i oblikom.

Dodatno označavanje komponenti bojama olakšava njihovu identifikaciju tokom montaže. Integrisani poka-joke princip sprečava greške pri montaži i povećava pouzdanost procesa tokom upotrebe.

Spoj između zamenljive glave i držača omogućava precizne rezultate glodanja bez odstupanja u kontinuitetu reznog profila, kako kod novih alata tako i kod kombinacija ponovo naoštrenih komponenti.

Istrošene zamenljive glave mogu se ponovo naoštriti do dva puta, u okviru definisanih opsega prečnika. Mogućnost ponovnog oštrenja smanjuje potrošnju resursa i dodatno povećava ekonomičnost sistema.

Geometrija sa velikim pozitivnim uglom grudne površine omogućava miran tok rezanja i odličan kvalitet obrađene površine. Istovremeno, geometrija obezbeđuje stabilno i pouzdano glodanje u različitim univerzalnim primenama.

ČINJENICE

Održiva i jednostavna zamena glavne zone habanja

Isplativ standardni asortiman sa univerzalno primenljivim rezervnim glavama

Smanjenje troškova zahvaljujući izdržljivom držaču alata od čvrstog karbida
