KOMPAKTNI AC/DC PRETVARAČI

TME već godinama nudi proizvode renomiranog švajcarskog proizvođača Traco Electronic AG, koji se prodaju pod brendom Traco Power. Asortiman proizvoda brenda je širok, a AC/DC pretvarači su jedna od najrelevantnijih grupa proizvoda.

Traco Power je međunarodno poznati brend za napajanje koji pruža visokokvalitetne AC/DC i DC/DC jedinice za konverziju. Glavni oslonac Traco Power asortimana su pretvarači velike snage, DIN-montažne AC/DC jedinice za napajanje i jedinice otvorenog dizajna, koje se isporučuju u opsegu snage od 15 pa čak do 1000 W, kao i DC/DC pretvarači do 300 W, i modularni AC/DC pretvarači u kućištima do 100 W.

Ovi proizvodi se koriste u sektorima kao što su npr. IT, industrija, automatizacija i kontrola, železnički transport, medicina i distribucija energije.

AC/DC pretvarači napona 90–305 V AC i 120–370 V DC – za PCB i panel montažu

Ova grupa proizvoda Traco Power uključuje 101 artikal, od kojih je 89 dizajnirano za montažu na PCB, a ostalih 12 za montažu na panel (dve serije TPP označene kao E-J).

Opseg radne temperature je (nakon blagog usrednjavanja) od -40°C do +85°C, dok je napon izolacije opsega od 3000 do 4200 V.

U zavisnosti od modela i serije, vrednosti izlaznog napona su: 3.3, 5, 9, 12, 15, 24, 36 i 48 V DC.

Ponuda proizvoda Traco Power deli se u devet serija proizvoda:

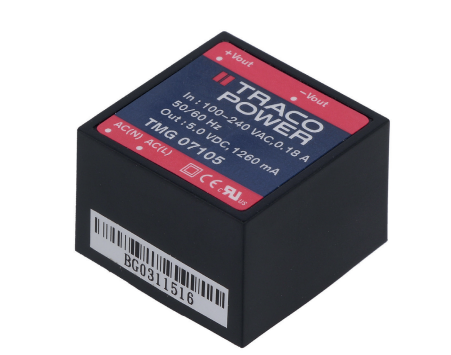

TMG serija AC/DC jedinica za napajanje

Isporučuju se u hermetički zatvorenoj plastičnoj ambalaži i veoma su kompaktni i energetski efikasni. Integracija visokokvalitetnih komponenti čini jedinice pogodnim za rad na temperaturama od -40°C do +70°C.

Njihova niska potrošnja energije (bez opterećenja) čini ih pogodnim za aplikacije koje su u skladu sa ErP direktivom. Jedinice u TMG-u dolaze sa zaštitom od kratkog spoja i prenapona.

Karakteristike EMI/EMC i niz sigurnosnih odobrenja ih kvalifikuju da podrže industrijsku ili komercijalnu opremu u zahtevnim primenama.

Fotografija od: TME

Njihove glavne tehničke specifikacije uključuju potpuno hermetički dizajn (plastično kućište), mogućnost montiranja na štampanu ploču, nisko talasanje izlazne struje i buku, potpuno podesivi izlazi, 4242 V DC ulazno/izlaznu izolaciju, efikasnost do 90%, univerzalni opseg ulaza (90 do 264 V AC), radne temperature od -25°C do +70°C, sigurnosna klasa II, zaštita od kratkog spoja i prenapona.

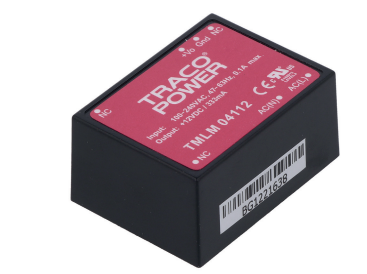

TMLM serija jedinica za napajanje sa režimom prekida rada

Ove jedinice obezbeđuju najveću gustinu snage u potpuno zatvorenom modulu koji se može zalemiti direktno na PCB.

To ih čini idealnim za sve komercijalne i industrijske aplikacije elektronske opreme, gde je ušteda prostora kritična. Osnovni parametri ove serije uključuju: mogućnost montiranja na PCB, veoma veliku gustinu snage, potpuno zatvoreno plastično kućište, univerzalni ulaz 90–264 V AC, 47–440 Hz, EMI usaglašen sa standardom EN 55022 (klasa B i FCC, nivo B), nizak nivo talasanja i buke i zaštita od kratkog spoja i prenapona.

Traco Power TMPS jedinice za napajanje

TMPS 15 je serija potpuno zatvorenih AC/DC jedinica za napajanje. Dizajnirani su za kućne (sistemi automatizacije zgrada) i industrijske primene.

Zbog veoma niske potrošnje energije u režimu bez opterećenja (<100 mV), serija TMPS 15 je u skladu sa EU ErP direktivom za energetski efikasne uređaje.

Sve ove jedinice za napajanje su dizajnirane za aplikacije klase II i opremljene su integrisanim EMI filterom klase B prema EN 55032. Poboljšana izolacija, velika gustina snage i izvanredne vršne snage čine da serija TMPS 15 bude savršeno rešenje za zahtevne primene.

Ključne karakteristike serije uključuju: potpuno zatvoreno pakovanje od 1,07" x 2,06" x 0,93", specifikacije spremne za ErP (<100 mV snage bez opterećenja), EN 60335 (stambeni objekti) i UL 62368-1 (IT i industrijski objekti) sertifikacije, radna temperatura od -25°C do +70°C, sposobnost izdržavanja vršne snage 130% (maksimalno do 30 sekundi), integrisani EMI filter klase B, ulazno/izlazna izolacija do 3000 V AC (pojačana) i klasa II zaštite.

TMPS 10 serija uključuje ultra-kompaktne AC/DC jedinice za napajanje koje su potpuno zatvorene u plastično kućište dizajnirano za montažu na PCB (1" x 1,5").

Pored toga što su usklađeni sa sigurnosnim standardima koji se primenjuju na industrijska i IT rešenja (IEC/EN/UL 62368-1), takođe su sertifikovani prema IEC/EN 60335-1 za primenu kućnih aparata.

Ove jedinice od 10 W su savršeno rešenje za kola sa malom potrošnjom ili odvojena kola za koja su ograničenja raspoloživog prostora od ključnog značaja.

Takođe obezbeđuju i efikasno napajanje u stanju pripravnosti kada je potrebna usklađenost sa ErP direktivom. Maksimalna struja od 130% olakšava aktiviranje glavnih kola.

Osnovne karakteristike ove serije uključuju: poboljšanu ulazno/izlaznu izolaciju naizmenične struje od 4000 V, opseg radne temperature od -25°C do +70°C, sposobnost izdržavanja vršne snage od 130% (maksimalno do 30 sekundi), potrošnju energije bez opterećenja < 0,15 W, EMI prema EN 55032 (klasa B i EN 55014-1) i zaštita klase II. Traco Power takođe nudi TMPS-05 seriju sa istim parametrima, ali sa snagom od 5 W.

TMPS-03 je još jedna serija ultra-kompaktnih AC/DC jedinica za napajanje zatvorenih u potpuno zatvorena plastična kućišta dizajnirana za montiranje na štampanu ploču, ali sa snagom od 3 W.

Sertifikovani su prema IEC/EN 60335-1 za kućne aparate i pružaju interesantno rešenje za aplikacije koje su kritične za prostor u komercijalnoj i industrijskoj elektronskoj opremi, ili u bilo kojoj primeni gde se zahteva usklađenost sa ErP direktivom. Ključni parametri: veličina 1" x 1", izlazna snaga bez opterećenja <150 mW, opseg radne temperature od -25°C do +70°C, sertifikovan prema IEC/EN 60335-1 za kućne aparate, EMI u skladu sa EN 55022 (Klasa B) i Klasa II zaštite.

TPP 15-D AC/DC serija pretvarača

Ove jedinice dolaze sa ojačanim sistemom dvostruke ulazno/izlazne izolacije koji je u skladu sa standardima medicinske bezbednosti IEC/EN/ES 60601-1 (izdanje III za 2 x MOPP, pogodno za rad na 5000 m nadmorske visine).

Fotografija od: TME

Ovde je struja uzemljenja ispod 75 µA, što ove jedinice čini pogodnim za BF (body float) aplikacije. Njihova superiorna efikasnost (do 88,5%) obezbeđuje visoku gustinu snage u kućištima od 1,1” x 1,65”.

Opseg radne temperature pri punom opterećenju je od -40°C do -70°C, a do 85°C, pri opterećenju smanjenom na 50%. Ovi uređaji su u skladu sa nivoima medicinske emisije i EMC imunosti i najnovijim standardom IEC 60601 (4. izdanje).

Osnovne karakteristike ove serije uključuju: veliku gustinu snage, nisku struju curenja (<75 µA), EMC usaglašenost sa IEC 60601-1-2, proces upravljanja rizikom prema ISO 14971, kriterijume prihvatanja elektronskog sklopa prema IPC-A- 610 (Klasa 3), ErP-spremnost, potrošnja energije bez opterećenja <75 mV i klasa III zaštite.

TPP-40-D AC/DC kompanije Traco Power

TPP 40-D AC/DC jedinice za napajanje dolaze sa ojačanim sistemom dvostruke ulazno/izlazne izolacije u skladu sa standardima medicinske bezbednosti IEC/EN/ES 60601-1 (3. izdanje za 2 x MOPP, pogodno za rad na 5000 m iznad nivo mora).

Ovde je struja uzemljenja ispod 75 µA, što ove jedinice čini pogodnim za BF (body float) aplikacije. Njihova superiorna efikasnost koja dostiže 92% obezbeđuje visoku gustinu snage u kućištima od 1,5” x 2,9”.

Ovi uređaji su u skladu sa standardima medicinske emisije i EMC otpornosti, kao i sa najnovijim standardom IEC 60601-1-2 (4. izdanje).

Osnovne karakteristike ove serije proizvoda uključuju: nisku struju curenja < 75 µA (dozvoljena primena za BF), EMC usklađenost sa IEC 60601-1-2 (4. izdanje), proces upravljanja rizikom prema ISO 14971, kriterijume prihvatanja elektronskog sklopa prema IPC-A-610 (klasa 3), spreman za ErP, potrošnja energije bez opterećenja <60 mW i klasa III zaštite.

TPP 40E-D – Zatvoreni 40 W AC/DC moduli za medicinsku primenu

Konvertori uključeni u ovu seriju proizvoda dolaze sa ojačanim sistemom dvostruke ulazno/izlazne izolacije u skladu sa najnovijim standardima medicinske bezbednosti IEC/EN/ES 60601-1 (60601-1, 3. izdanje, 2 x MOPP).

Njihova ocena struje curenja je ispod 100 µA, što ih čini pogodnim za BF aplikacije. Njihova visoka efikasnost (do 93%) povećava gustinu snage. Opseg radne temperature je od -40°C do +80°C, sa smanjenjem kapaciteta za temperature iznad 60°C.

Zahvaljujući EMC karakteristikama, pogodni su za industrijsku i medicinsku primenu.

Funkcije efikasnog upravljanja temperaturom čine ove jedinice visoko pouzdanim, tako da je serija TPP 40E-D savršeno rešenje za medicinsku opremu.

Ključne karakteristike ove serije uključuju: kompaktnu veličinu (dimenzije kućišta 3,2” x 2,2”), I/O izolaciju 4000 V AC (naziv) za radni napon od 250 V AC, proces upravljanja rizikom prema z ISO 14971, elektronska komponenta prihvatanje prema IPC-A-610 (klasa 3), niska struja curenja < 100 µA, EMC usklađenost sa IEC 60601-1-2 4 (4. izdanje) i EN55032 (klasa B) i sposobnost rada na visinama do 5000 m.

Proizvođač takođe nudi verziju TPP40E-J sa drugačijim dizajniranim načinom instalacije.

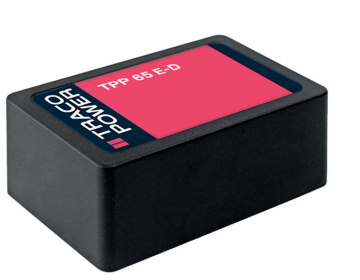

TPP 65E-D serija - 65 W AC/DC pretvarači u zatvorenim modulima

Dolaze sa ojačanim sistemom dvostruke ulazno/izlazne izolacije u skladu sa najnovijim standardima medicinske bezbednosti (60601-1, 3. izdanje, 2 x MOPP).

Fotografija od: TME

Njihova ocena struje curenja je ispod 100 µA, što ih čini pogodnim za BF (body float) aplikacije. Njihova efikasnost dostiže neverovatnih 94%, što se prevodi u visoku gustinu snage u kompaktnom kućištu (3,2” x 2,2”).

Opseg radne temperature je od -40°C do +80°C, sa smanjenjem kapaciteta za temperature iznad 60°C. EMC karakteristike čine ih pogodnim za industrijsku i medicinsku primenu.

Efikasne karakteristike upravljanja temperaturom čine TPP 65E-D pretvarače optimalnim rešenjima za zahtevne primene.

Ključne karakteristike ove serije uključuju: nominalnu I/O izolaciju 4000 V AC za radni napon od 250 V AC, IEC/EN/ES 60601-1 sertifikat (3. izdanje, 2 k MOPP), proces upravljanja rizikom prema ISO 14971, ispunjeni kriterijumi prihvatanja elektronskih komponenti prema IPC-A-610 (nivo 3), ocena niske struje curenja <100 µA i sposobnost rada na visinama do 5000 m.

Proizvođač takođe nudi TPP 65E-J verziju na panelu.

Originalni izvor texta: TME
