Zaštitite se od požara upotrebom uređaja za detekciju pražnjenja električnog luka (AFDD)

Komentari: 1

Kompanija Eaton predstavlja uređaj za detekciju pražnjenja električnog luka (Arc Fault Detection Device – AFDD).

Zaštita od pražnjenja električnog luka ima za cilj da smanji rizik od izbijanja požara izazvanih serijskim elektrolučnim pražnjenjem (posledica tipičnog mehaničko oštećenja provodnika, nedovoljno stegnutih kontakata na priključcima, oštećenih kontakata na utičnici), ili kvarovima pri kojima se javlja pojava da struja teče između provodnika (simetričnim strujnim greškama) gde zaštitni uređaj (automatski osigurač, zaštitni uređaj diferencijalne struje ili kombinovani uređaj diferencijalne struje sa automatskim osiguračem) nije u mogućnosti da reaguje na takav kvar, ili kvarovima gde struja kvara ne dostiže nominalnu vrednost diferencijalne struje FID sklopke.

U slučajevima pojave luka između provodnika, pri kojima struja kvara ne dostiže dovoljnu vrednost za reagovanje zaštitnih uređaja, dolazi do povećanog zagrevanja izolacije provodnika i njenog topljenja. Ova pojava može dovesti do brzog izbijanja požara.

Drugi opasan proces je postepen porast otpornosti kontakata na priključcima (posledica nedovoljne zategnutosti), što izaziva povećanje temperature. Ukoliko se ova greška ne primeti na vreme, može doći do zapaljenja izolacije i okolnih materijala.

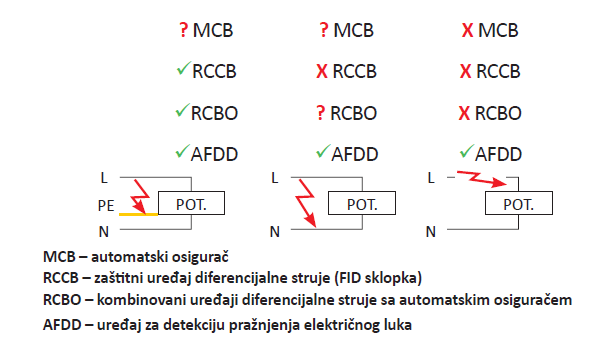

Na slici možete videti različite tipove kvarova na električnim instalacijama i koji su uređaji u stanju da reaguju na njih. U nekim slučajevima reagovanje zaštite zavisi od toga da li struja kvara dostiže dovoljnu vrednost.

Ovi slučajevi su obeleženi znakom pitanja.

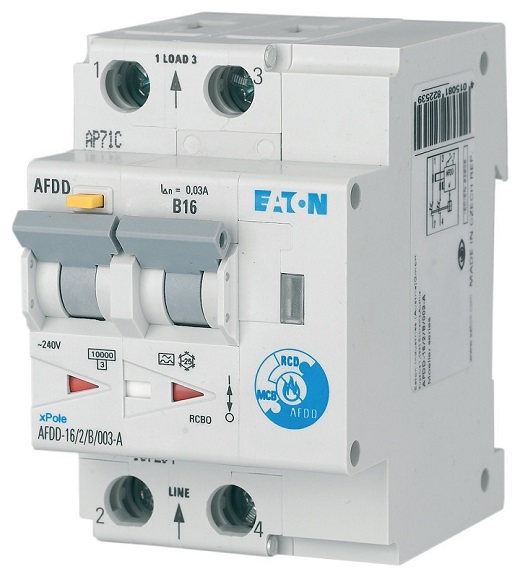

AFDD je elektromehanički uređaj sa elektronskim kolom koji prati svako izobličenje strujne sinusoide. Varničenje izaziva specifično izobličenje sinusoide na koju uređaj reaguje i isključuje instalacije na kojima se pojavio kvar. Eaton-ovo rešenje AFDD u jednom uređaju objedinjuje detekciju pražnjenja električnog luka, zaštitu od diferencijalne struje, prekostrujnu i kratkospojnu zaštitu.

Time je postignuto da jedan uređaj svojom funkcijom omogućava zaštitu instalacija od svih tipova kvara, minimizira se rizik od izbijanja požara uzrokovanih kvarom na električnim instalacijama i postiže se potpuna zaštita ljudi od električnog udara.

Upotreba AFDD uređaja u električnim instalacijama je regulisana standardom CSN 33 2000-4-42 tačka 2, koji se posebno odnosi na njihovu upotrebu u sledećim slučajevima:

• na mestima sa visokim rizikom od požara na osnovu prirode procesa ili skladištenih materijala (silosima, radionicama za preradu drveta, skladištima itd.)

• na mestima sa konstrukcijom od zapaljivih materijala (npr. drvenom konstrukcijom)

• na mestima sa rizikom zbog neprocenjivih postavki (muzejima, galerijama, istorijskim zgradama itd.)

• na mestima namenjenim za spavanje (hotelima, hostelima itd.)

Takođe je poželjno uzeti u obzir korišćenje AFDD u objektima gde borave starija i hendikepirana lica, iz razloga što je njih mnogo teže evakuisati iz zgrade koju je zahvatio požar.

Za više informacija možete kontaktirati lokalnu tehničku podršku.

Eaton electric d.o.o.

Omladinskih brigada 90b, 11070 Beograd, Srbija
telefon: +381 11 3 777 007
fax: +381 11 3 777 017
e-mail: officebelgrade@eaton.com
www.eaton.rs
www.eaton.eu
