SKF Enlight Collect IMx-1: Napredno, bežično praćenje stanja industrijskih mašina
Sistem SKF Enlight Collect IMx-1 predstavlja značajan napredak u industrijskom praćenju stanja, koji kombinuje vrhunsku senzorsku tehnologiju, sa robusnom bežičnom komunikacijom i sofisticiranom analizom podataka, kako bi pružio precizne uvide u stanje rotacione opreme u realnom vremenu.
Tehnologija senzora i mogućnosti merenja
Senzor IMx-1 (CMWA 6100) je kompaktna, baterijski napajana jedinica opremljena akcelerometrom niskog nivoa šuma i temperaturnim senzorom.
Ona meri nekoliko indikatora stanja mašina uključujući ukupne nivoe ubrzanja i brzine vibracija (za ocenu stanja cele mašine), SKF envelopu ubrzanja (za rano otkrivanje oštećenja unutar ležajeva reduktora) i merenje temperature (kao krajnje upozorenje).
Senzor obavlja merenja u frekvencijskom opsegu preko 10 kHz, što omogućava detaljnu frekventnu analizu i detekciju visokofrekventnih signala otkaza, kao što su probijanje električnih struja i karakteristična oštećenja kotrljajnih ležajeva.
Arhitektura bežične komunikacije u obliku "mesh“ mreže
Senzori IMx-1 komuniciraju putem energetski efikasne, industrijske bežične mreže "mesh“ oblika, koja je optimizovana za zahtevna okruženja.
Takva mrežna topologija omogućava senzorima da prenesu podatke preko susednih čvorova, prevazilazeći potrebu za direktnom vidljivošću sa mrežnom pristupnom tačkom i zaobilazeći prepreke u vidu cevovoda, metalnih struktura i mašina.
Ova arhitektura poboljšava pouzdanost i skalabilnost mreže, podržavajući do 100 senzora po pristupnoj tački (engl. gateway).

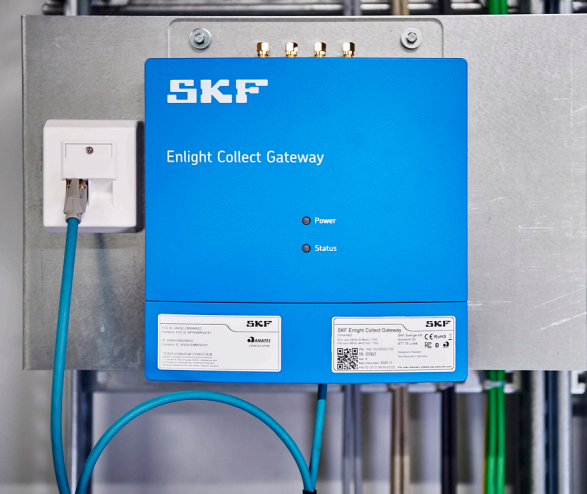

Pristupna tačka (CMWA 6600) deluje kao centralni uređaj za prikupljanje podataka i prosleđivanje putem Ethernet-a, WiFi-ja ili 4G-a do SKF-ove platforme za analizu podataka, koja može biti postavljena "u oblaku“ ili kao lokalna instalacija na korisnikovom serveru.
Njen zadatak je i da kontroliše "mesh“ mrežu, sinhronizuje senzore i po potrebi prenosi "Over-the-air“ ažuriranja internog software-a unutar senzora (OTA firmware updates).
Prikupljanje podataka i upravljanje energijom
Sistem IMx-1 koristi korisnički konfigurisan raspored obavljanja merenja kako bi optimizovao potrošnju energije i relevantnost podataka.
Senzor redovno obavlja merenja ukupnih nivoa vibracija i temperature u fiksnim intervalima, i tom prilikom, algoritmi za procenu problema, analiziraju izmerene podatke, kako bi po potrebi pokrenuli merenje u visokoj rezoluciji kada se otkriju anomalije.
Ovaj pristup merenjima, zasnovan na situaciji, produžava vek trajanja baterije senzora na oko četiri godine u tipičnim uslovima rada.
Integracija i analitika
Podaci koje prenosi sistem IMx-1 se integrišu u SKF-ovu softversku platformu @ptitude Observer, koja omogućava naprednu obradu signala, praćenje trendova i dijagnostiku kvarova.
Softver podržava spektralnu analizu, analizu SKF envelope ubrzanja, ukupnog nivoa vibracija i vremenskog domena, omogućavajući analitičarima da sa velikom sigurnošću identifikuju kvarove kao što su debalans, nesaosnost, labavost sistema, oštećenja ležajeva i zupčanika.
Sistem uključuje mobilnu aplikaciju SKF Enlight Collect Manager, koja omogućava podešavanje senzora i njegovo puštanje u rad, konfiguraciju mreže i dijagnostiku senzora na licu mesta, putem direktne Bluetooth veze, smanjujući vreme postavljanja sistema.
Usaglašenost sa standardima
Senzori IMx-1 su dizajnirani za teške industrijske uslove, sa kućištima sa IP67 zaštitom otpornim na prašinu, vlagu i mehaničke udare.
Varijanta IMx-1-EX je sertifikovana za ATEX i IECEx Zone 1 i Zone 2 opasna područja, omogućavajući upotrebu u petrohemijskoj industriji i drugim eksplozivnim okruženjima.
