UVOD
Preporučujemo Vam da pažljivo pročitate sledeće informacije i uputstva, a posebno bezbednosna uputstva, jer su vema važna pri radu!

Ovo uputstvo se pre svega odnosi na standardne sisteme za montažu i APlus Solar sistem montaže solarnih panela na krovu, može se koristiti i za druge sisteme montaže na crepu.

Sve kalkulacije izvedene su na aluminijumskim profilima 40x40 mm, debljine zida 2mm, legure aluminijuma 6063. po Eurocode 9 -Projektovanje aluminijumskih konstrukcija.

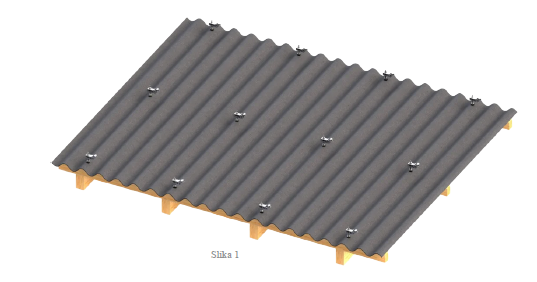

U izuzetnim prilikama umesto kuka mogu se koristiti Hangar vijci ( hangar vijci se koriste ukoliko nije moguće razmontirati crep ili kod bitumenskih ili azbestnih pokrivača).

Krovni nosači uvek moraju biti pričvršćeni za stabilnu krovnu potkonstrukciju.

Kao potkonstrukcija za krovove sa crepom, obično se koriste rogovi.

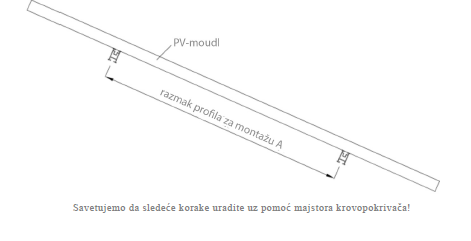

Fotonaponski (FN ili PV eng.) moduli se najčešće montiraju u uspravnoj (portretnoj) orientaciji, tako da su montažni profili postavljeni paralelno sa hoizontalnom ivicom krova.

Standardno se koriste dva montažna profila po redu modula, ali u slučaju jakih vetrova i/ili velikih snežnih opterećenja može biti potrebno dodati treći montažni profil.

Svaka druga primena nije u skladu sa predviđenom namenom.

Instalaciju smeju izvoditi samo kvalifikovani stručnjaci.

Posebno radove na krovu treba da obavljaju profesionalni krovopokrivači.

Naš tim iskusnih inženjera vam stoji na raspolaganju za pomoć i savete.

-OPŠTE INFORMACIJE

Nagib krova: 10°– 65°

Maksimalna dužina u jednom neprekidnom redu:
 12 m dužine

-MONTAŽA VIJAKA/ ŠRAFOVA(MOMENT ZATEZANJA)

15 Nm ( M8)

30 Nm ( M10)

ušrafiti do krajnjeg graničnika ( Vijci za drvo)

-TEHNIČKE KARAKTERISTIKE

25 m/s ( vetar)

150 kg/m2 (sneg)

15 godina ( garancija)

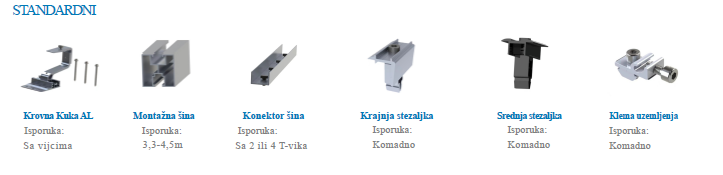

-POTREBAN MATERIJAL

KALKULACIJA

n = broj panela, m = broj redova

Montažne šine: (n x 115* / dužina šine cm) x 2 x m

Kuke: (n * 115/r a z m a k gr ed a) * 2 * m

Kranje stezaljke: 4 * m

Srednje stezaljke:(n − 1) * 2 * m

Klema uzemljenja: 2 * m

*standardna širina panela 1134mm i stezaljka približno 115cm, proveriti širinu panela u tehničkom listu panela

Primer: 6 panela jedan red, dužina šine 360cm, razmak rogova 70cm: montažne šine, kuka, kranji stezaljki (6 − 1) * 2 = 10 srednjih stezaljki

-POTREBNI ALATI

Bušilica (burgija 6mm)


Moment ključ


Građevinsko uže


Metar


Libela


Brusilica

Imbus ključ (13 mm / 15 mm / 17 mm)

DODATNA DOKUMENTA ZA INSTALACIJU

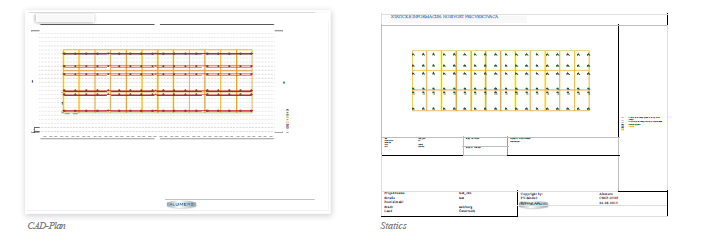

Koristite CAD-layout ili projektnu dokumentaciju

-BEZBEDNOSNE SMERNICE

% Koristiti građevinsko uže i sigurnosni pojas.

% Ne raditi po klizavim, mokrim ili zaleđenim krovovima!

% Električne radove sme izvoditi isključivo kvalifikovani električar.

% Ne koristite montirane kuke kao pomoć pri penjanju! Materijal i crepovi mogu biti oštećeni.

-PRIPREMA KROVA

% Proveriti nosivost konstrukcije krova.

% Postaviti zaptivne trake na spojeve gde dolazi do proboja kroz krov.

% Proveriti raspored rogova radi pravilnog pričvršćivanja nosača.

***DEFINIŠITE POZICIJU PV-MODULA NA KROVU

Izmerite i označite potrebnu lokaciju prema projektu ili tehničkom listu PV-modula

Obratite pažnju na pravila za fiksiranje modula prema uputstvu dobavljača (npr. lokacija stezaljki i montiranje profila: razmak A)

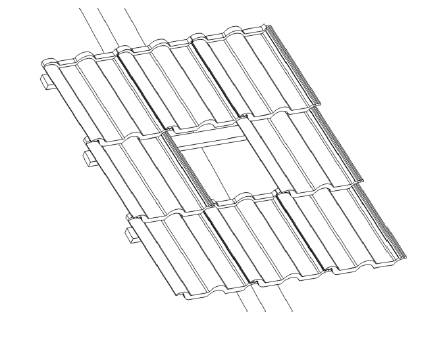

***IZABERITE POLOŽAJ DUŽ POSTOJEĆEG ROGA

Odstranite crepljiku

Postavite krovnu kuku na rogu tako da se kuka nalazi ispod podignutog crepa.

Pomoću građevinskog užeta definišite pravac postavke.

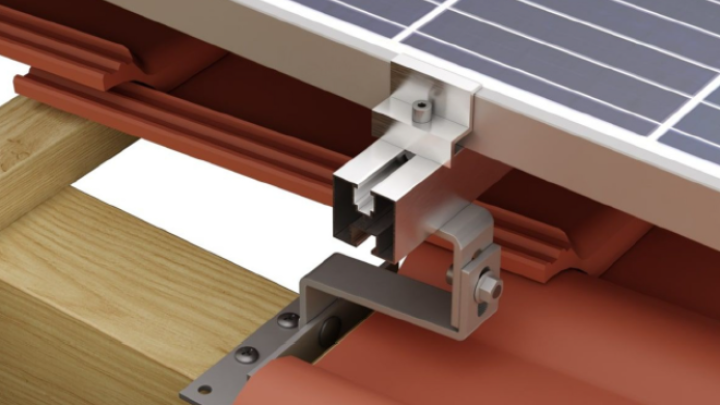

-MONTAŽA KONSTRUKCIJE

Pričvrstite kuku, obezbeđujući minimalno rastojanje od 3-5mm između donje šipke kuke i pločice ispod (pogledajte dijagram).

Za sledeće korake moraju se poštovati standardna pravila rada na krovu.

Svaka modifikacija prethodno položenog crepa može dovesti do gubitka garancije i/ili garancije na krovni pokrivač.

Greške u preciznosti mogu da dovedu do značajne štete uzrokovane prokišnjavanjem.

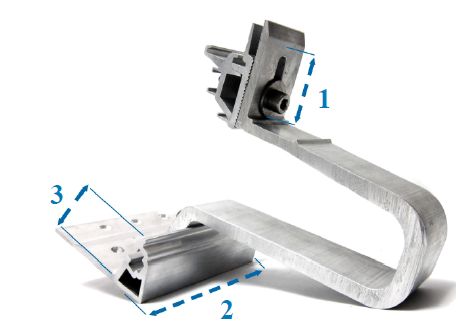

Krovne kuke se obično mogu podesiti u tri smera kako bi se uklopile sa crepovima

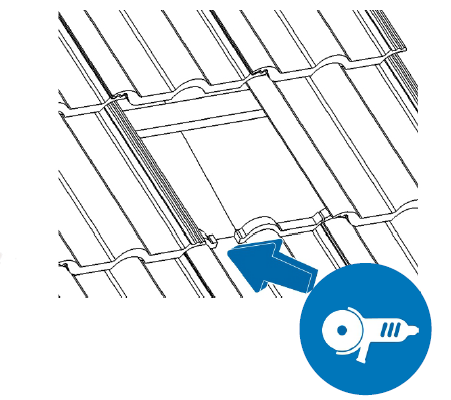

***IZBRUSITI CREP SA DONjE STANE

Ukoliko crep ispod kuke ima podignut ivičnjak, on se mora ukloniti kako bi se postiglo minimalno rastojanje.

Koristite ugaonu brusilicu sa sečivom za kamen.

Uklonite samo ispupčeni ivičnjak, niukom slučaju ne brusite crep.

Ivičnjak obrusite samo onoliko koliko je potrebno da se postigne minimalno rastojanje.

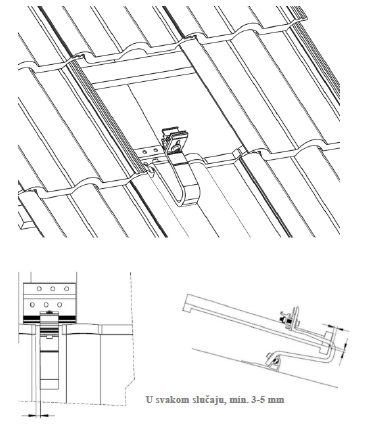

***ZAKAČITE KROVNU KUKU

Proverite razmak od min. 3-5 mm oko krovne kuke.

Kod manjih nagiba krovova i nestandardnih formata crepa preporučujemo nanošenje „zaptivne trake za crep“ pre kačenja svake krovne kuke.

***POSTAVITE KROVNU KUKU

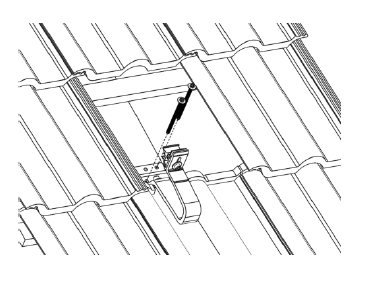

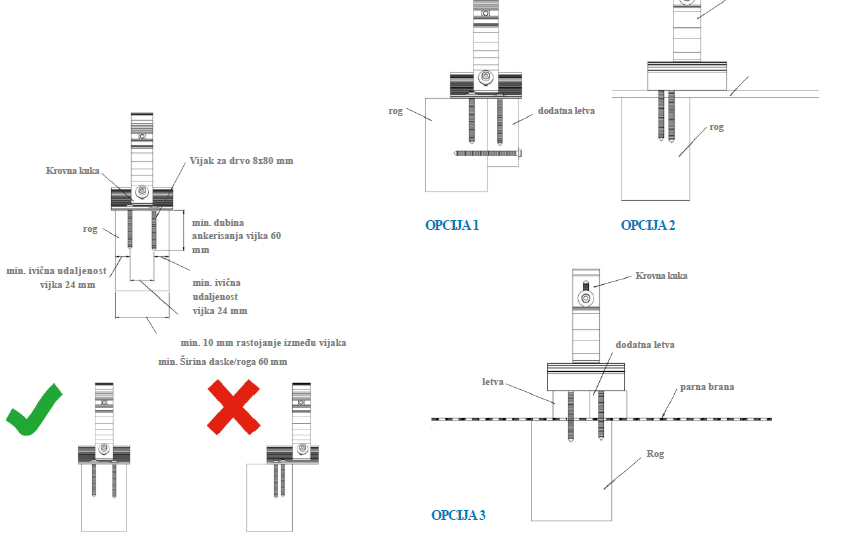

Koristite 2 x 8 mm vijke za drvo da pričvrstite kuku za rog.

Vodite računa da minimalno ivično odstojanje zavrtnja bude 2-4mm.

Potrebno je koristiti odgovarajuću dužinu vijka da bi se obezbedilo minimalno zavrtanje navoja od 60 mm.

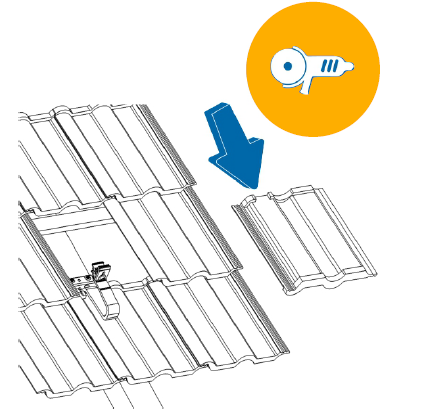

***IZBRUSITE CREP SA DONjE STRANE

Okrenite odgovarajuću crepljiku.

Pomoću ugaone brusilice uklonite deo zazora crepljike koji dolazi oko krovne kuke.

Izbusite izbočeni deo crepa 3-5 mm sa one strane kuke.

Uklonite samo zazor ne brusite crep dublje

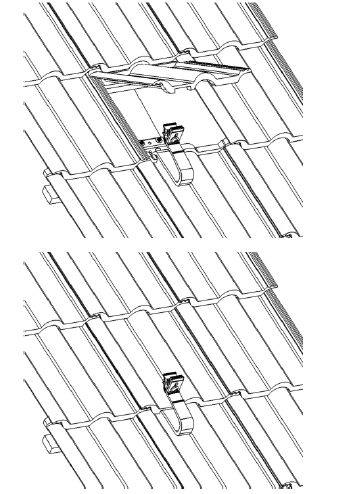

***UKLOPITE CREP

Pomoću građevinskog užeta ili lasera obezbedite da kuke u jednom redu budu kolineanrne (na jednoj liniji).

***POSTAVLjANjE PROFLIA ZA MONTAŽU PANELA

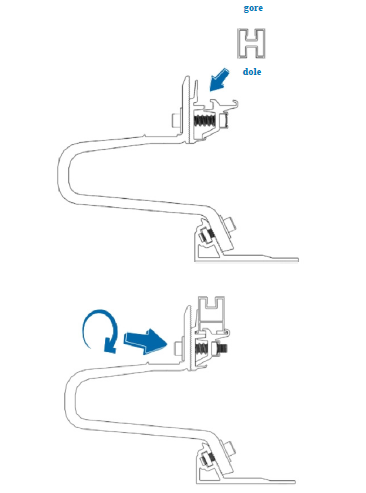

Postavite montažni profil sa pravilnom orijentacijom i pričvrsite ga imbus vijkom.

Obratite pažnju:

% Maksimalna dužina jednog reda montažnih profila je 12m.

% Obezbedite razmak od minimalno 5cm na svakih 12m.

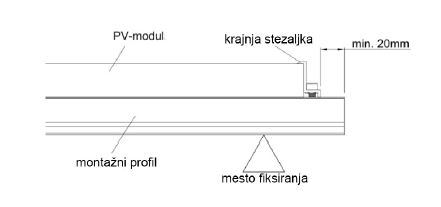

% Konzola montažnog profila preko poslednje tačke pričvršće. Konzola treba biti ista sa obe strane.

% Koristite libelu da obezbedite vodoravan položaj profila

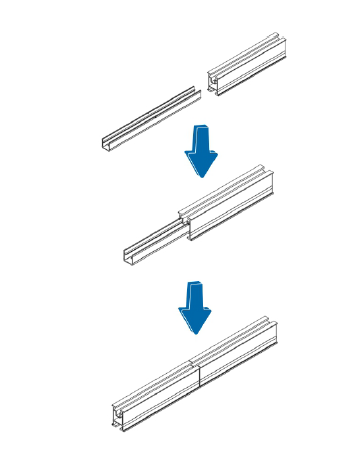

***POVEZIVANJE PROFILA

Ako je dužina polja veća od jednog montažnog profila, potrebno je povezati profile.

Uklopite konektor profila do polovine konektora, pričvrstite ga, zatim ukopite drugi profil.

Obratite pažnju:

% Svaki montažni profil mora biti pričvšćen na najmanje dve tačke pričvršćenja (krovne kuke).

% Spajajte montažne profile samo na mestu montaže (na krovu).

% Spojeni montažni profili ne smeju biti transportovani vertikalno!

% Maksimalan razmak između kuka ne sme biti veći od 1m.

***MONTAŽA PV-MODULA

Koristite građevinsko uže da obezbedite pravac montaže PV modula.

Počnite sa donjim redom modula.

Stavite prvi modul na montažne profile i poravnajte ga.

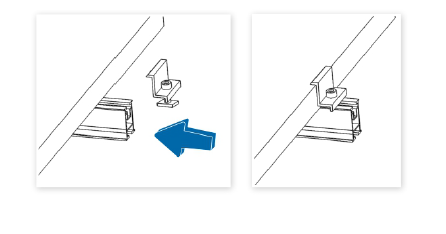

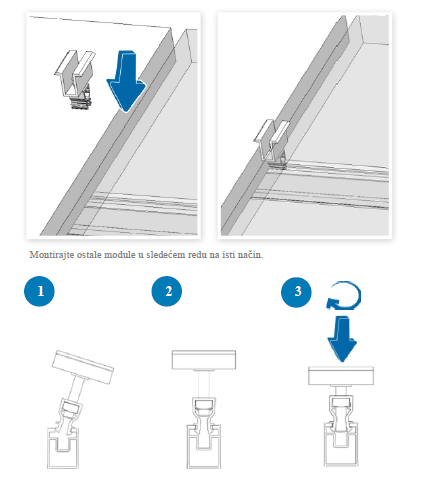

Postavite krajnje stezaljke za brzu montažu na okvir modula tako da se navojna ploča obujmice može umetnuti u gornji prorez montažnog profila.

Pričvrstite stezaljke sa imbus vijkom 15Nm…

Postavite srednju stezaljku modula i pritisnite je u montažni profil kao na slici ispod.

Položite sledeći modul na montažne profile i gurnite ga prema srednjim stezaljkama, poravnajte modul, zatim pričvrstite stezaljke imbus ključem.

Poslednji modul jednog reda modula monitra se krajnjom stezaljkom.

Obratite pažnju:

% Srednje stezaljke se ne smeju postavljati u oblasti spojnice profila!

% Moduli se mogu pričvršćavati samo u propisanim područjima. Ove oblasti su naznačene u tehničkim listovima proizvođača modula.

% Razmak između modula treba da bude približno 20mm horizontalno i vertikalno.

% Stezaljke se moraju naručiti u visini PV modula.

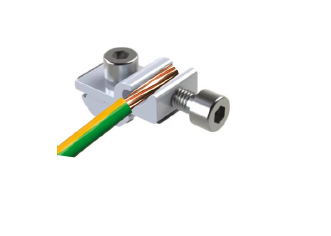

***UZEMLjENjE

Radi zaštite sistema potrebno je uzemljiti konstrukciju

-BEZBEDNOSNE INFORMACIJE I UPOZORENjA

Sistem montaže na krovove sa nagibom dizajniran je isključivo za postavljanje FN modula.

Svaka druga upotreba smatra se neispravnom.

Pravilna upotreba takođe podrazumeva pridržavanje sadržaja ovog uputstva za instalaciju.

Orange Unit ne preuzima odgovornost za štetu nastalu usled nepoštovanja uputstava za instalaciju ili nepravilne upotrebe proizvoda.

+ Orange Unit ne preuzima odgovornost za smanjenje performansi ili bilo kakva oštećenja modula..

Svi radovi na FN instalaciji moraju se izvoditi tačno prema ovim uputstvima.

Module smeju instalirati, puštati u radi, održavati i popravljati samo stručno obučena i ovlaštena lica.

Molimo vas da se pridržavate važećih propisa i bezbednosnih uputstva.

Propisi i standards zaštite na radu :

+ Zakon o bezbednosti na radu (Sl. gl. RS, br. 101/2005, 91/2015)

+ Pravilnik o preventivnim merama za bezbedan i zdrav rad pri izvođenju građevinskih radova (Sl. gl. RS, br 22/15)

+ Pravilnik o ličnoj zaštitnoj opremi koja se koristi na radu (Sl. gl RS, 89/2020)

+ Pravilnik o bezbednom radu na visini

Građevinski standari i norme:

+ SRPS U.C2.100 - Opšti tehnički uslovi za izvođenje građevinskih radova

+ SRPS U.C9.200 - Tehnički propisi za krovne konstrukcije i potkrove

+ SRPS EN 1991 (Eurocode 1) - Opterećenje na konstrukciju

+ SRPS EN 1999 (Eurocode 9) - Projektovanje aluminijumskih konstrukcija

Rad na sistemima konstrukcija smeju obavljati samo ovlaštena lica. Operater ugradnje ima sledeće obaveze sa bezbednošću:

+ Pretpostavlja se da će se najmanje jednom godišnje izvršiti pregled i servisiranje ugrađenih komponenti i krovnog pokrivača.

Pri tome je neophodno proveriti sledeće:

» sve mehaničke spojeve u pogledu ispravnosti i stabilnosti

» položaj panela na krovu I celokupnog sistema u vezi eventualnim deformacijama

» Stanje svih FN modula i kablova kako bi se osigurala njihova ispravnost

+ Operater mora obezbediti da su uputstva za montažu dostupna tokom instalacije.

+ Ukoliko je neophodno angažovati licenciranog građevinskog inženjera za statički proračun dodatnog opterećenja objekta.

+ Nakon velikih vremenskih nepogoda potrebno je prekontrolisati sve spojeve.

+ U slučaju snežnih padavina potrebno je ukloniti sneg da bi se samanjilo opterećenje.

+ Ukoliko postoje dodatni UT propisi lokalne zajednice potrebno ih je ispoštovati.

-GARANCIJA/ ODGOVORNOST(IZUZIMANJE)

Solarni moduli proizvode električnu energiju čim su izloženi svetlu i uvek su pod naponom.

Iako su konektori potpuno izolovani radi zaštite od dodira, pri rukovanju solarnim modulima potrebno je pridržavati se sledećih mera opreza:

+ Ne ubacujte provodljive delove u utičnice i konektore

+ Ne ugrađujte solarne module i kablove ako su konektori mokri

+ Ne izvodite električne instalacione radove u vlažnim uslovima

+ Čak i pri slabom osveteljenju, FN moduli serijski povezani mogu generisati vrlo visoke jednosmerne napone koji su opasni po život u slučaju direktnog kontakta.

Čak i kada je uređaj isključen, unutar invertera i dalje mogu biti prisutni visoki naponi:

+ Budite posebno oprezni pri radu sa invertorima i kablovima

+ Nakon isključenja invertera, obavezno sačekajte vremenski interval koji je propisao proizvođač pre nego što nastavite sa daljim radom, kako bi se visokonaponske komponente ispraznile.

+ Obavezno se pridržavajte instalacionih uputstva proizvođača invertera

+ Pre priključenja FN modula na inverter obavezno proverite polaritet

-NAPOMENE O ELEKTRIČNOJ INSTALACIJI

Električne radove sme obavljati isključivo kvalifikovan električar.

U tom kontekstu, važeći su zakoni države u kojoj se vrši instalacija, uključujući SRPS, Pravilnike o elektroinstalacijama kao i propise lokalnog elektrodistributera.

+ Zakon o obnovljivim izvorima energije

+ SRPS IEC 60364 / SRPS HD 60364 - Izvođenje niskonaponskih elektroinstalacija

+ Pravilnik o tehničkim normativima za niskonaponske električne instalacije (Sl. gl. RS, br.106/2015)

+ Pravilnik o tehničkim normativima za električne instalacije u objektima za proizvodnju električne energije iz obnovljivih izvora

+ SRPS EN 50522 - Uzemljenje elektroenergetskih sistema

+ SRPS EN 62305 - Zaštita od groma

+ Tehnički propisi priključenja distributera električne energije

-ZAVRŠNE KONTROLE I PREPORUKE

% Vizuelna provera svih pričvršćivanja.

% Proveriti kablove na mogućnost trenja ili oštećenja.

% Proveriti da li su svi vijci pritegnuti.

% Očistiti radno mesto i obavestiti korisnika o osnovnim pravilima korišćenja.

Kompletno uputstvo u pdf-u (spremno za štampu )možete preuzeti na: www.orangeunit.rs/blog/docs/uputstvo-za-instalaciju-solarnih-panela.pdf
