PLC AUTOMATION - OSNOVNA, STANDARDNA I PROFESIONALNA VERZIJA AC500-ECO V3 PROCESORA

Osam novih AC500-eCO V3 procesora sa različitim nivoima performansi za manje zahtevne aplikacije.

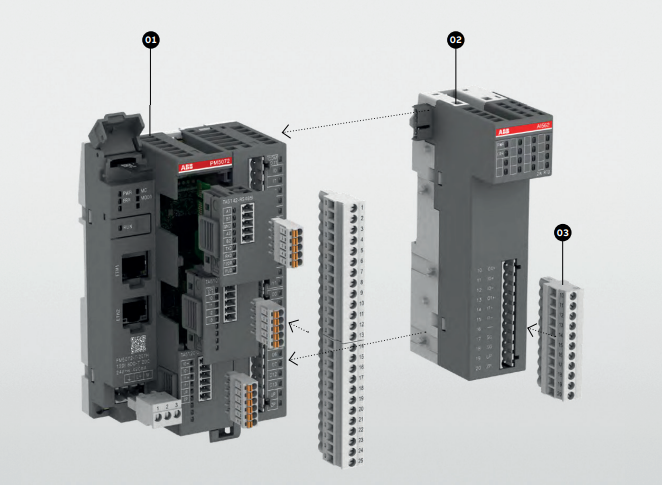

Za povećanje broja digitalnih i analognih ulaza i izlaza i proširenje komunikacije, mogu se koristiti opcione kartice.

Na lokalnom nivou, AC500-eCO V3 standardna i profesionalna verzija procesora može se proširiti sa najviše 10 I/O modula.

FUNKCIONALNOSTI PROCESORA AC500-ECO V3

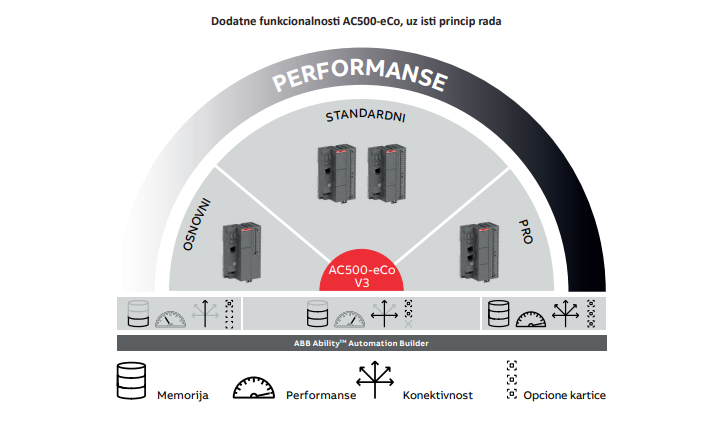

• Tri klase učinka procesora (osnovni, standardni i profesionalni) sa velikom memorijom

• Kako bi se osigurali niski početni troškovi, optimizovan za kompleksne primene u velikom obimu

• Jedan ili dva nezavisna Ethernet interfejsa sa integrisanom funkcijom prekidača

• Do tri RS232 ili RS485 serijskih interfejsa koji koriste opcione kartice

• Prorez za mikro memorijsku karticu za čuvanje podataka i izradu rezervnih kopija programa

• Sat realnog vremena kod standardne i profesionalne verzije procesora, koji je ponuđen kao opcija kod osnovne verzije

• Funkcija veb servera sa HTML5 veb vizuelizacijom za standardnu i profesionalnu verziju procesora

• Minimalno vreme ciklusa za izvršenje instrukcije: bit 0,02 µs, reč 0,02 µs, pokretni zarez 0,6 µs

• Veliki broj postojećih ulaza i izlaza sa izlazima za relej ili tranzistor

• Ulazi i izlazi velike brzine sa funkcijom kontrole kretanja zapomoćne izvore snage za najviše 4 osovine

• Može se proširiti sa najviše tri digitalne ili analogne opcione kartice

• Standardna i profesionalna verzija dozvoljavaju lokalno proširenje do 10 I/O modula (mogu se kombinovati S500 i/ili S500-eCo moduli)

• napajanje od 24 V DC

PRIMENE

Za jednostavne primene sa malim brojem ulaza i izlaza, gde su troškovi značajan faktor, preporučuje se osnovna verzija procesora.

Standardni procesori su prikladni za ekonomične primene manjeg obima koje zahtevaju npr.

• veliki broj ulaza i izlaza

• efekti vnu modularnost koju nude opcione kartice

• manje složenu komunikaciju preko industrijskog fieldbusa na bazi Etherneta

• jednostavnu mogućnost kontrole kretanja sa postojećim ulazima i izlazima velike brzine

• funkcija povezivanja preko veb servera, MQTT ili OPC UA protokola

Pro verzije procesora su idealan izbor za primene manjeg obima koje zahtevaju npr.

• veliku memoriju za programe/podatke

• srednje složenu komunikaciju preko industrijskog fieldbusa na bazi Etherneta

• mogućnost povezivanja na IoT pomoću MQTT i OPC UA protokola

• primenu za automatsku kontrolu u zgradama preko KNX protokola

• jednostavnu ili koordinisanu kontrolu kretanja.

OSNOVNA VERZIJA

Za primenu kod osnovnih i kompaktnih sistema

• Za jednostavne sisteme koji su izrazito osetljivi na troškove

• Mali broj I/O kanala

• Komunikacija preko Etherneta

• Jednostavno proširenje procesora sa jednom opcionom karti com, bez I/O sabirnice

• Adekvatne performanse

• Prednosti koje nudi softverska platforma ABB AbilityTM Automation Builder

STANDARDNA VERZIJA

Za modularne i distribuirane sisteme

• Ethernet interfejs na svim proizvodima za potrebe svih vrsta komunikacija (npr. Modbus TCP, Ethernet/IP (1)(2))

• Veb server sa HTML5 veb vizuelizacijom

• Mogućnost povezivanja na IoT pomoću OPC UA servera

• MQTT protokol

• Poboljšana modularnost uz maksimalno 3 opcione karti ce za proširenje broja ulaza i izlaza i komunikaciju

• Ulazi i izlazi velike brzine sa jednostavnom kontrolom kretanja

• Veliki broj ulaza i izlaza sa modularnom ekstenzijom

• Ponovno korišćenje postojećih I/O modula na S500/S500-eCo modelima

PRO VERZIJA

Za zahtevne logičke sisteme, sisteme koji kontrolišu pokret i sisteme spremne za povezivanje preko interneta

• Moćan procesor za komunikaciju, prolaz za primene preko interneta ili kontrolu pokreta

• Veća memorija za opsežnije primene uz mogućnost povezivanja na mrežu

• 2 nezavisna Ethernet interfejsa sa prekidačkom funkcijom

• Više različiti h protokola na bazi Etherneta

▪ Za automatske sisteme u zgradama (KNX (1)/BACnet (1)(2))

▪ Telecontrol (IEC 60870-5-104)

▪ Upravljanje energijom (IEC 61850 (1))

▪ Kontrola pokreta (EtherCAT (1)(2))

▪ Veza sa SCADA sistemom

• Koordinacija pokreta pomoću PLCopen biblioteke (1)(2) i EtherCAT protokola (1)(2)
