ABB REX615: (R)EVOLUCIJA U ZAŠTITI SREDNJENAPONSKIH POSTROJENJA

U eri kada digitalizacija, decentralizacija i integracija obnovljivih izvora sve više oblikuju elektroenergetsku infrastrukturu, postavlja se pitanje: kako osigurati maksimalnu pouzdanost i fleksibilnost zaštitnih sistema, bez kompromisa u bezbednosti i efikasnosti?

Na 37. po redu Cigre konferenciji na Kopaoniku, stručna javnost imala je priliku da se neposredno upozna sa sveobuhvatnim zaštitnim relejom ABB REX615 iz Relion® portfolija, osmišljenim da objedini višegodišnje iskustvo u relejnoj zaštiti sa potrebama digitalnog doba, a koji je predstavljen u okviru izložbenog prostora kompanije ABB, i to u novom vizuelnom identitetu koji odražava tehnološku zrelost i viziju digitalne budućnosti energetike.

U savremenom elektroenergetskom okruženju, koje se suočava sa rastućim zahtevima za visokom pouzdanošću, adaptabilnošću na dinamične tokove energije i naprednim nivoima sajber bezbednosti , ABB-ov zaštitni relej REX615 pozicionira se kao sofisticirano rešenje spremno da odgovori na sve kompleksnije izazove.

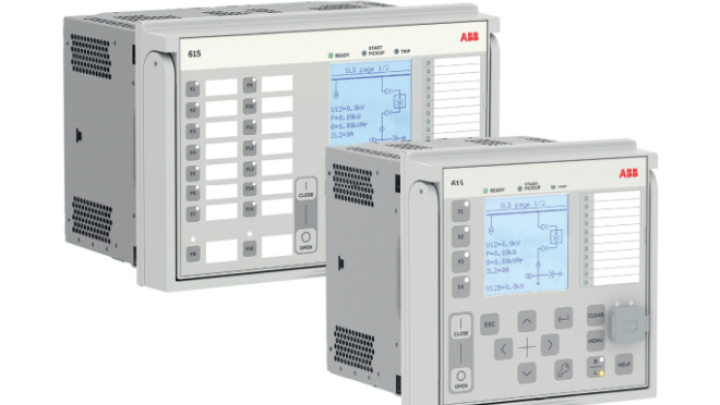

Ovaj napredni uređaj iz renomirane Relion® serije predstavlja potpuno integrisani relejni sistem nove generacije koji u jednoj kompaktnoj jedinici objedinjuje ključne funkcionalnosti za zaštitu transformatora, nadzemnih i podzemnih vodova, električnih mašina, kao i za upravljanje razvodnim postrojenjima i praćenje u realnom vremenu.

ABB REX615 nije samo relej – on je inteligentni čvor unutar digitalizovane energetske mreže, dizajniran da omogući brzu, preciznu i selektivnu zaštitu, uz podršku za više komunikacionih protokola i mogućnost daljinske konfiguracije i dijagnostike.

Njegov modularni dizajn omogućava lako prilagođavanje specifičnim zahtevima korisnika, dok napredne funkcije samonadzora i dijagnostike unapređuju kontinuitet rada i minimizuju vreme zastoja.

U svetlu sve veće integracije decentralizovanih obnovljivih izvora energije, potrebe za detaljnom analitikom i ubrzanim procesom digitalne transformacije elektroenergetske infrastrukture, REX615 logično predstavlja sledeću evolutivnu fazu u oblasti sekundarne opreme za zaštitu i automatizaciju.

Kao predstavnik nove generacije "plug-and-play" relejnih sistema, ovaj uređaj olakšava implementaciju pametnih rešenja u srednjenaponskim razvodnim sistemima do 40,5 kV, uz zadržavanje visokih standarda interoperabilnosti, sigurnosti i pouzdanosti . Namenjen je kako novim postrojenjima, tako i modernizaciji postojećih sistema.

JEDAN RELEJ, DVE VELIČINE – MAKSIMALNA POKRIVENOST APLIKACIJA

Nadovezujući se na ABB-ovo bogato nasleđe slobodno konfigurabilnih višenamenskih releja s dokazanim algoritmima zaštite, s više od 1.000.000 instalisanih releja serije 615 i 620, REX615 spaja ove dve serije u jedinstvenu platf ormu, ali donosi funkcionalnosti koje su do sada bile karakteristične za višu klasu releja - seriju 630.

Uređaj je dostupan u dve fizičke veličine – standardnoj i širokoj – što pruža dodatnu fleksibilnost za ugradnju u ormane raznih dimenzija.

Reč je o uređaju koji obezbeđuje potpunu zaštitu i upravljanje, uz značajne uštede u prostoru, vremenu implementacije i održavanju.

Ova karakteristika dodatno potvrđuje ABB-ovu posvećenost kreiranju praktičnih i skalabilnih rešenja, spremnih da odgovore na specifične potrebe korisnika.

ABB-ov modernizacioni program omogućava jednostavnu i ekonomičnu zamenu starijih modela releja (kao što su REF610, REM610 i REU610) novim REX615, bez potrebe za velikim intervencijama u postojećem sistemu.

Ovo omogućava korisnicima da pređu na savremenu tehnologiju uz minimalne troškove i prekide u radu.

MODULARNOST I SKALABILNOST BEZ KOMPROMISA

Za razliku od klasičnih releja sa fiksnim setom funkcija, REX615 funkcioniše kao platforma, sa modularnom softverskom arhitekturom i mogućnošću odabira između 12 aplikacionih paketa (APP1–APP12).

Na taj način, korisnici mogu aktivirati samo one funkcionalnosti koje su im zaista potrebne – čime se optimizuju troškovi i povećava efikasnost implementacije.

Bilo da se koristi za zaštitu pojedinačnog generatora ili automatizaciju složenog postrojenja, REX615 omogućava lakoću konfiguracije, skalabilnost i brzo podešavanje, čak i u najzahtevnijim uslovima rada.

DIGITALIZACIJA SA SVRHOM

Kao potpuno digitalno rešenje, REX615 je kompatibilan sa standardima IEC 61850 Ed.1 i Ed.2.1, uz podršku za redundantne komunikacione protokole HSR i PRP, kao i za SMV (Sampled Measured Values).

Ugrađena podrška za IRIG-B, IEEE 1588 vremensku sinhronizaciju i sigurnosne protokole za DNP 3.0 i IEC 60870-5-104 osigurava da je uređaj spreman za sve zahteve digitalnih trafostanica budućnosti.

ABB je dodatno integrisao mehanizme sajber bezbednosti, čime je REX615 osposobljen za rad u okruženjima sa visokim bezbednosnim zahtevima.

U vremenu kada je svaki sekund prekida potencijalno povezan s finansijskim gubicima, pouzdanost više nije luksuz – već neophodnost. REX615 nije samo zaštitni uređaj, već strateški alat za očuvanje stabilnosti, bezbednosti i efikasnosti elektroenergetskih postrojenja.

On ne samo da osigurava visoku tačnost rada, već zahvaljujući preciznim zapisivačima događaja i grešaka sa rezolucijom do 1 ms, omogućava detaljnu analizu i brzo donošenje odluka.

TEHNIČKE KARAKTERISTIKE

• Podržani standardi: IEC, ANSI, CN

• Modularna softverska arhitektura: Osnovna funkcionalnost i 12 aplikacionih paketa (APP1–APP12)

• Zaštita mašina: 64R (Termička zaštita rotora), 66 (Napredni brojač startova), 55U (Detekcija male snage kod motora bez opterećenja), 27, 50 (Zaštita od slučajnog uključenja), 27R (Podnaponska zaštita bazirana na remanentnom magnetizmu)

• Zaštita transformatora: 26, 46HS (Nadzor "hot-spot" temperatura i starenja izolacije), 90V (Upravljanje naponskim regulatorima kod do 6 paralelnih transformatora)

• Komunikacija: IEC 61850 Ed.1 i Ed.2.1, redundantna Ethernet komunikacija (HSR/PRP), IRIG-B (RS-485), IEEE 1588 vremenska sinhronizacija, dvostruka IP adresa, IEC 60870-5-104, opciona sigurna komunikacija za DNP 3.0 i IEC 60870-5-104

• Hardverska fleksibilnost: Plug-in konstrukcija, do 16 analognih ulaza, 32 digitalna ulaza, 21 digitalni izlaz, 5 RTD ulaza, ugrađeni precizni zapisivači događaja i grešaka sa rezolucijom do 1 ms

• Lokalni HMI interfejs: Prikaz jednopolnih šema, statusa, komandi (do 30), alarma i parametara
