16-pinski USB Type-C konektori kompanije GCT

Fotografija od: TME

USB Type-C konektori postepeno postaju zvanični, svetski standard za mobilne uređaje.

U nekim zemljama, posebno u Evropi, upotreba takvih konektora je zakonski uslov; široka grupa proizvoda mora imati USB Type-C utičnicu da bi bila odobrena za distribuciju.

To rezultira sve većim komforom potrošača i smanjenom količinom elektronskog otpada.

Sve više proizvođača elektronskih uređaja zainteresovano je za USB Type-C konektore.

Danas preporučujemo proizvode kompanije GCT, odnosno Global Connector Technology.

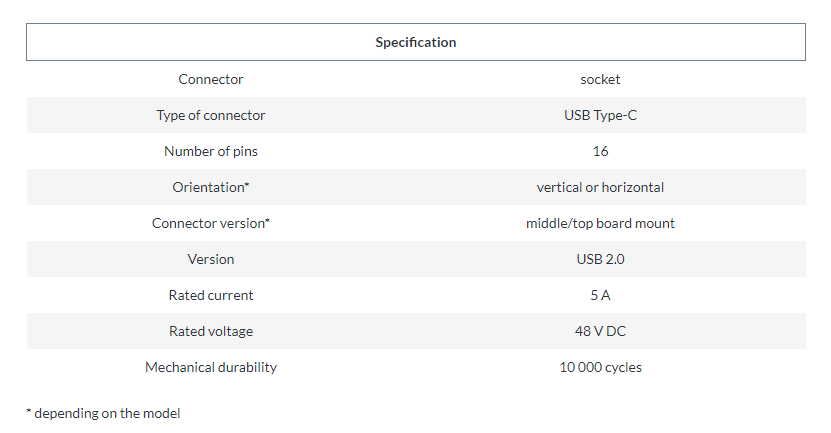

Ovde predstavljeni proizvodi su 16-pinske utičnice, koje su u stanju da obavljaju sve funkcije koje se očekuju od USB Type-C konektora (u USB 2.0 komunikacionom standardu).

16 linija koje nude uključuju:

· dva para kontakata za podršku USB 2.0 magistrale: Dp1/Dn1 i simetrično smešteni Dp2/Dn2 (često označeni kao D+ i D-);

· četiri kontakta za napajanje (VBUS) i četiri kontakta za uzemljenje (GND), po dva sa svake strane;

· dva SBU kontakta koji se koriste u alternativnim načinima komunikacije (npr. kada kontakt treba da prenosi audio ili video signal);

· dva CC kontakta (akronim za konfiguraciju kanala), koji mogu služiti za više namena, kao što su otkrivanje veze ili isključenja, definisanje orijentacije konektora, pregovaranje o naponu...

Imajte na umu, međutim, da GCT konektori koji su ovde predstavljeni nemaju izvode za dve serijske magistrale potrebne u USB 3.0 (i višim) standardima komunikacije.

To je zbog činjenice da se takvi proizvodi uglavnom koriste za povezivanje osnovnih perifernih uređaja i za punjenje i napajanje mobilnih uređaja (podržavaju struje do 5 A).

Zbog male veličine GCT konektora, mogu se montirati u proizvode namenjene svakodnevnoj upotrebi.

Komponente su takođe izdržljive, što znači da se mogu uspešno primeniti u industrijskim uređajima.

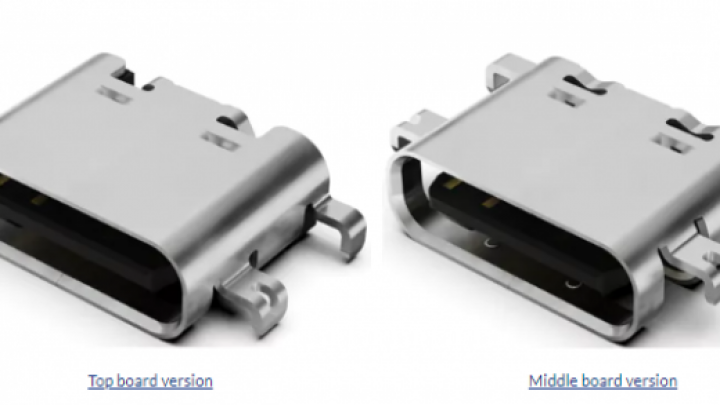

Ovde je vredno naglasiti da su utičnice dostupne u dve različite verzije: montaža na gornju ploču (klasična SMD montaža na PCB) i montažu na srednju ploču.

U poslednjoj verziji, konektor je postavljen u PCB slot, zahvaljujući čemu možete razviti veoma niskoprofilna kola.
