Šest lokacija, jedan sistem: zaštita od udara groma na STOP SHOP centrima u Srbiji

Sa porastom ekstremnih vremenskih pojava, zaštita objekata od udara groma postaje ključno tehničko pitanje, posebno kod velikih komercijalnih sistema sa integrisanim energetskim rešenjima.

Savremeni objekti – od retail parkova i logističkih centara do industrijskih i energetskih postrojenja – zahtevaju pouzdana i pažljivo projektovana rešenja koja obezbeđuju bezbednost ljudi, zaštitu opreme i kontinuitet rada.

Takav pristup primenjen je na STOP SHOP retail parkovima u Srbiji, gde je na šest lokacija – u Smederevu, Zaječaru, Leskovcu, Šapcu, Borči i Požarevcu – izveden integrisani sistem gromobranske instalacije, koji objedinjuje zaštitu objekta i solarne elektrane u jedinstvenu tehničku celinu.

U tekućoj godini planira se zaštita objekara i na dodatnim lokacijama, čime se isti standard postepeno širi na celu mrežu.

Investitor je za realizaciju projekta angažovao kompaniju BS PROJEKT iz Valjeva, dok je Hermi obezbedio tehničko rešenje i kompletan sistem komponenti.

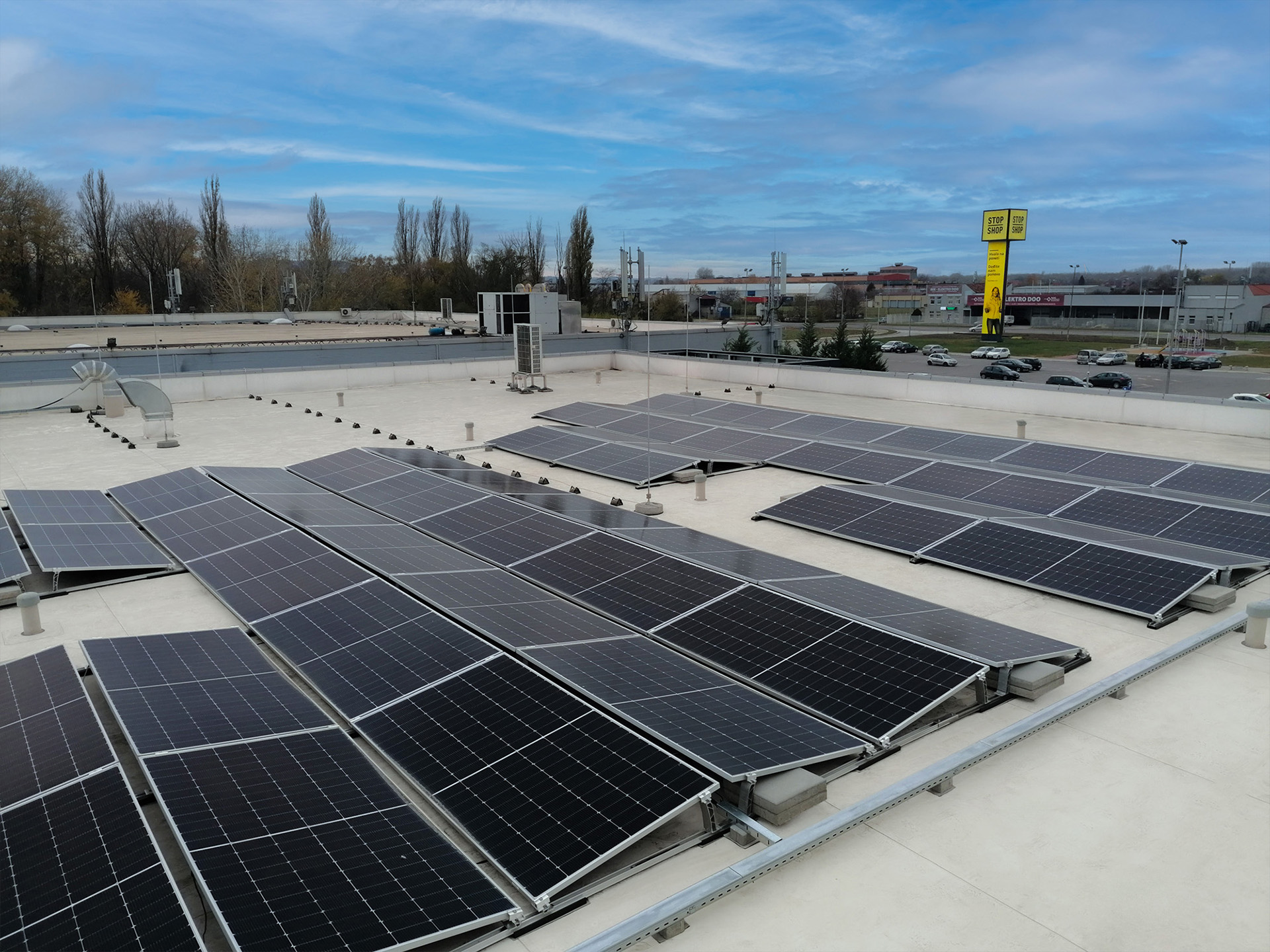

Šest tržnih centara STOP SHOP u Srbiji – u Smederevu, Zaječaru, Leskovcu, Šapcu, Borči i Požarevcu – zaštićeno je od udara groma komponentama Hermi gromobrana

Projektovanje zasnovano na proceni rizika

Osnova svakog sistema zaštite od groma je procena rizika u skladu sa standardima, kao što je SRPS EN 62305. U praksi to podrazumeva analizu više parametara: dimenzija objekta, lokacije, gustine udara groma, namene objekta, kao i vrednosti i osetljivosti opreme.

Na osnovu procene rizika određuje se nivo zaštite. U tom kontekstu definišu se i ključni projektantski parametri, kao što su dozvoljeni sigurnosni razmaci, način vođenja provodnika i izbor odgovarajućih komponenti.

Kod STOP SHOP objekata projektovanje nije bilo tipsko, već je za svaku lokaciju posebno analizirana geometrija krova i visina objekta, vrsta krovnog pokrivača, raspored fotonaponskih modula i metalnih konstrukcija, kao i mogućnost obezbeđivanja sigurnosnih razmaka. Na osnovu tih parametara definisana je odgovarajuća konfiguracija sistema zaštite.

Za dimenzionisanje prihvatnog sistema korišćene su standardne metode, poput metode kotrljajuće sfere (rolling sphere method). Time se obezbeđuje da svi kritični delovi objekta budu unutar zaštićenog prostora i da se rizik od direktnog udara svede na minimum.

Hermi sistemi zaštite od udara groma štite brojne elektrane u zemlji i širom sveta.

Spoljašnja zaštita: kontrolisano vođenje struje groma

Solarne elektrane često se nalaze na izloženim mestima. U slučaju direktnog udara groma solarna elektrana je izložena celokupnoj struji groma koja teče kroz konstrukciju solarne elektrane, okvirima modula i kablove.

Uobičajena posledica je uništenje modula i instalacije, a nije isključena ni mogućnost drugih mehaničkih oštećenja ili požara. Spoljašnji gromobranski sistem ima zadatak da prihvati udar i bezbedno ga sprovede u zemlju. Njegova efikasnost zavisi od pravilnog dimenzionisanja i rasporeda komponenti.

Na STOP SHOP objektima primenjen je gromobranski sistem koji obuhvata: mrežu provodnika na krovu (prihvatni sistem), odvodne provodnike duž objekta i sistem uzemljenja. U prihvatnom sistemu gromobranske instalacije ugrađeno je 275 štapnih hvataljki LOP različitih visina.

Ukupno je ugrađeno približno 5.000 metara aluminijumskog provodnika prečnika 8 mm, koji obezbeđuje kontinuitet provodnog puta od krova do uzemljenja. Kao uzemljivač korišćen je pljosnati provodnik od nerđajućeg čelika.

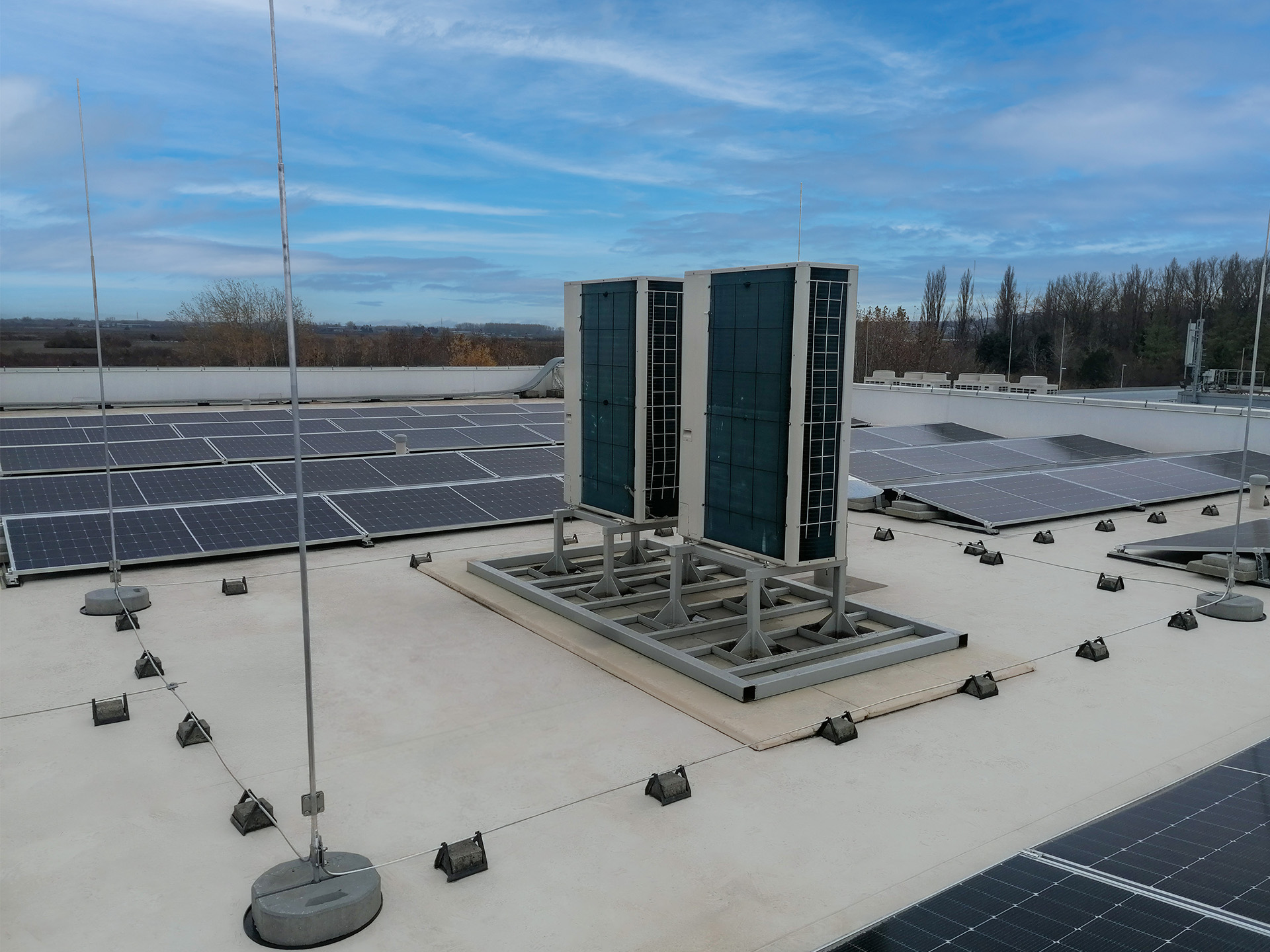

Poseban izazov predstavljali su ravni krovovi sa hidroizolacijom, gde je bilo neophodno obezbediti stabilnu montažu bez oštećenja membrane. Zbog toga su korišćeni nosači Hermi SON17 C sa betonskim opterećenjem koji omogućavaju montažu bez bušenja.

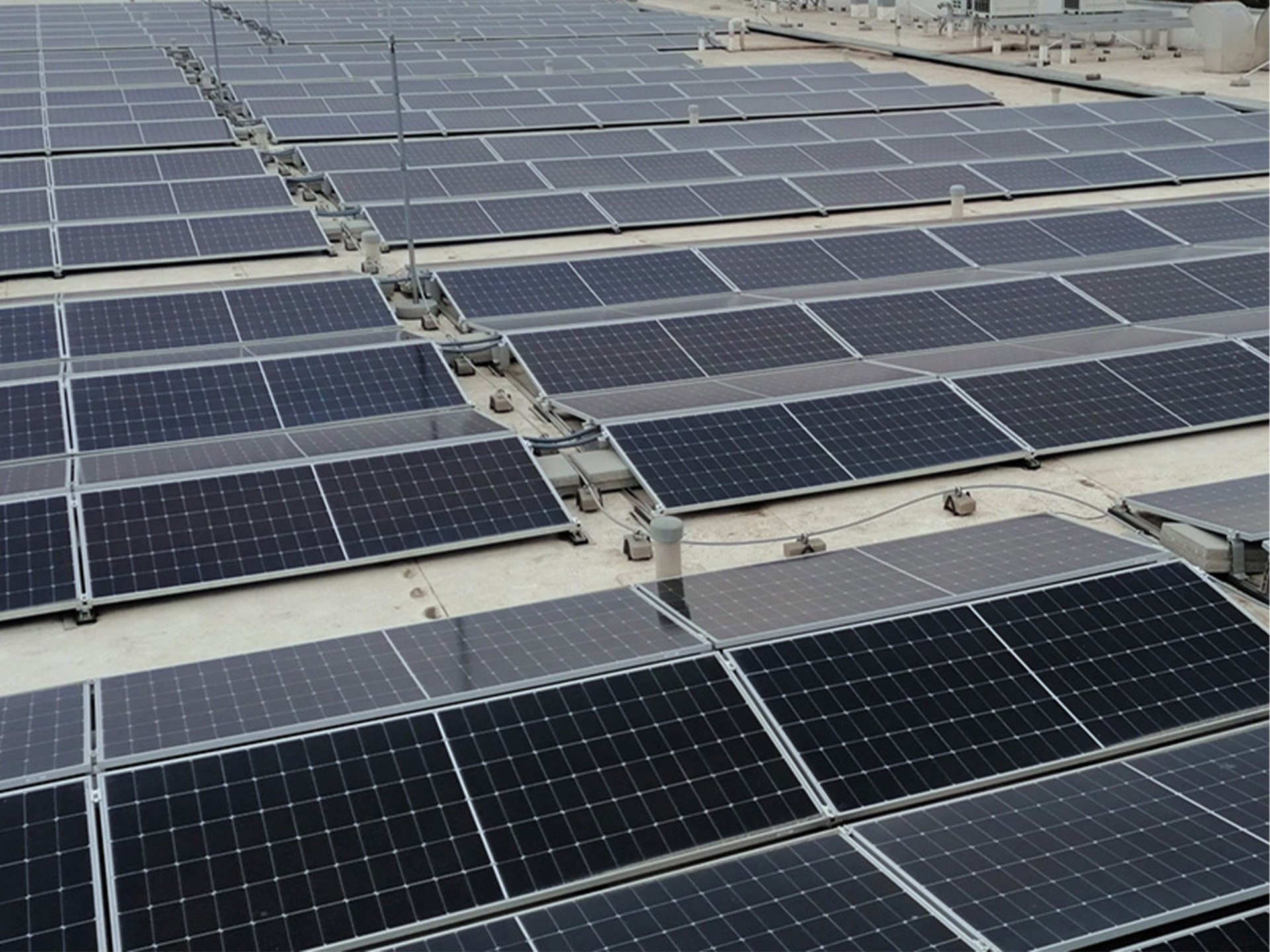

Na šest STOP SHOP lokacija ugrađena je gromobranska oprema, uključujući više od 5.000 m okruglog provodnika, 1.615 SON17 C nosača i 275 LOP štapnih hvataljki.

Izolovani sistemi i sigurnosni razmaci

Jedan od ključnih tehničkih zahteva kod projektovanja jeste obezbeđivanje sigurnosnog razmaka između gromobranske instalacije i metalnih delova objekta ili opreme. Na delovima gde to nije bilo moguće postići zbog gustog rasporeda instalacija (posebno kod solarnih elektrana), korišćeni su izolovani provodnici ISVH i štapne hvataljke LOP 3,0 I.

Ugradnjom izolovanog provodnika ISVH sprečava se mogućnost preskoka na metalne delove ili opremu i time moguća oštećenja.

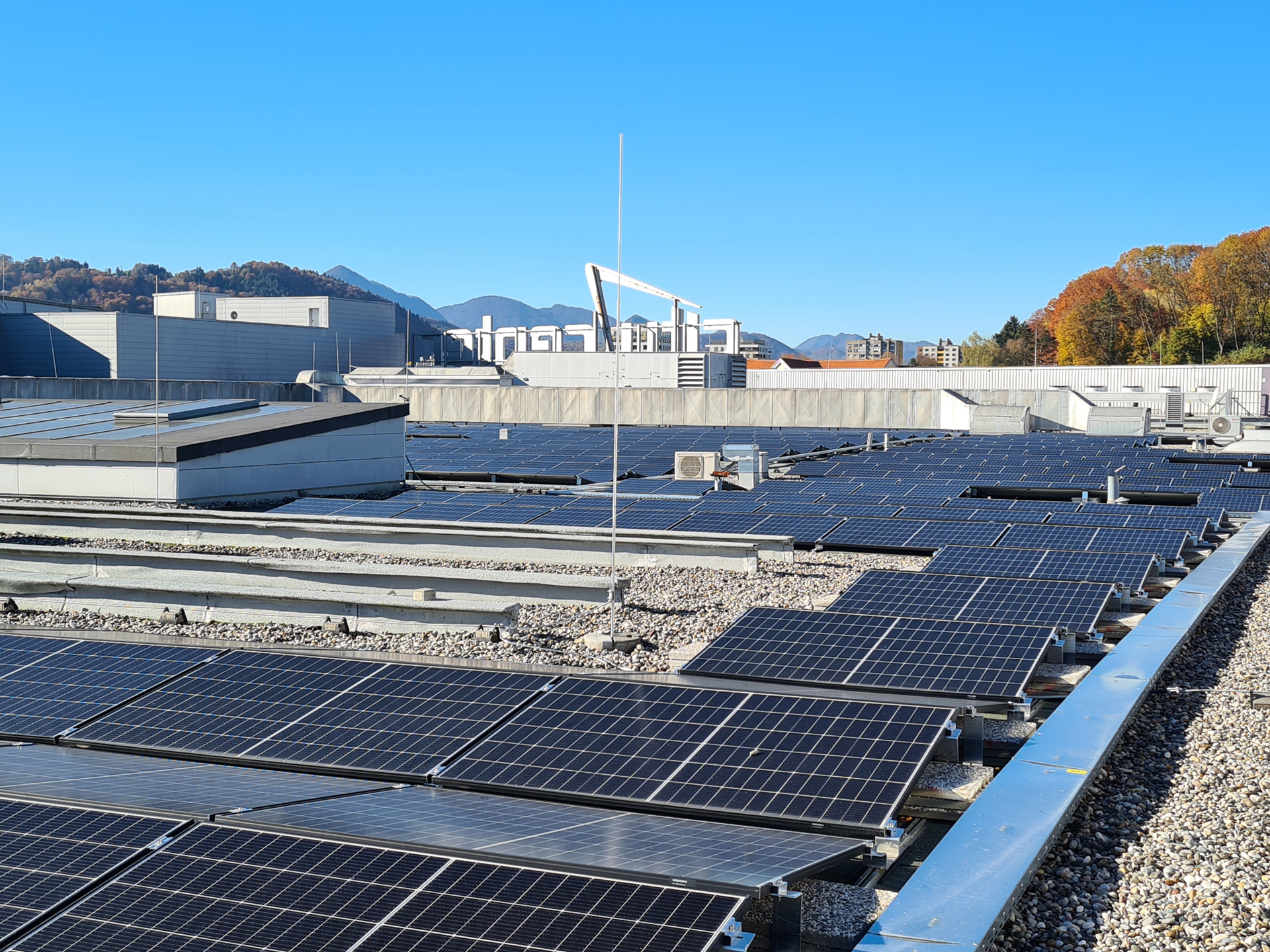

Izolovani provodnik Hermi ISVH, izolovane štapne hvataljke LOP3.0 i pripadajuće komponente korišćeni su tamo gde nije bilo moguće obezbediti potrebna rastojanja.

Integracija sa solarnim elektranama

Solarne elektrane uvode dodatne izazove u projektovanju zaštite. Velike površine panela, metalne konstrukcije i DC instalacije povećavaju rizik od prenosa prenapona i indirektnih uticaja.

Zbog toga je ključno: povezati sve metalne delove u sistem izjednačenja potencijala, pravilno pozicionirati hvataljke u odnosu na panele i koristiti odgovarajuću prenaponsku zaštitu za DC i AC stranu sistema. STOP SHOP projekti pokazuju kako se ova integracija može izvesti bez kompromisa po pitanju bezbednosti ili funkcionalnosti.

Kompletna studija slučaja dostupna je OVDE.

Broj solarnih elektrana u Srbiji je dramatično porastao poslednjih godina. Obezbediti odgovarajuću zaštitu od udara groma je neophodno za sigurnost.

Uloga iskustva u realizaciji sistema

Tehnička rešenja primenjena na ovim objektima razvijena su u saradnji sa kompanijom Hermi, koja je obezbedila projektantsku podršku i kompletan sistem komponenti za zaštitu od udara groma. Iskustvo u ovakvim projektima ima ključnu ulogu, jer omogućava pravilno rešavanje specifičnih situacija na terenu – od izbora komponenti do načina njihove ugradnje u složenim uslovima.

Pouzdanost sistema zaštite ne završava se njegovom instalacijom. Redovni pregledi i merenja su neophodni kako bi se obezbedila dugoročna funkcionalnost. U zavisnosti od nivoa zaštite, preporučuju se periodični pregledi na svake dve do četiri godine, uz kontrolu spojeva, provodnika i sistema uzemljenja.

Pravilno projektovana i implementirana zaštita od udara groma pruža adekvatnu zaštitu objektima i solarnim elektranama, jer smanjuje rizik od mehaničkih oštećenja, kvarova na električnim instalacijama ili požara u slučaju udara groma.

U tržnim centrima STOP SHOP u Srbiji, Hermi gromobranska zaštita značajno doprinosi pouzdanosti rada objekata, jer smanjuje mogućnost prekida struje, oštećenja infrastrukture ili privremenog zatvaranja centara usled posledica atmosferskih pražnjenja.

Time se obezbeđuje nesmetan rad tržnih centara i visok nivo bezbednosti ljudi i imovine čak i u olujnim uslovima.
