"Što bliže reznoj oštrici" – to je moto novog
preciznog hlađenja kompanije Walter AG,
namenjenog alatima Walter Turn, Walter
Capto™ (C4-C6) i Walter Cut. Čitav mlaz
rashladnog sredstva po najkraćoj putanji
precizno dolazi na reznu oštricu, odnosno
usmeren je ispod odvojene čestice. A upra-
vo ovde su temperature najviše. Što je veća
udaljenost izlaza rashladne tečnosti iz mla-
znice i tog središta, manji je učinak hlađe-
nja, jer se mlaz na svom putu vidljivo raspr-
šuje, a time se gubi pritisak. Snažniji izlazni
pritisak/impuls izjednačava efikasnost, pri
čemu ne treba zaboraviti, da veći pritisak
znači više novca, odnosno više troškove ili
drugačije rečeno, učinkovitije pumpe i više
energije. "Naše novo precizno hlađenje za
ISO alate za struganje, deluje već pri pritisku
rashladnog sredstva 10 bara, a na taj način
je moguća primena i na starijim alatima",
pojašnjava Gerd Kussmaul, Senior Produkt
Manager sektora struganja pri kompaniji
Walter AG u Tübingenu.
Svakako ima smisla hladiti pod još većim
pritiskom. Većim pritiskom se poboljšava i
lom odvojene čestice, a posledica toga je i
sigurnost procesa. Posebno su vidljivi efekti
pri pritisku 40 i više bara. Hlađenje pod vi-
sokim pritiskom ima najveći učinak pri obradi materijala ISO-M/S,
koji su skloni stvaranju nalepaka na reznoj oštrici. Gornja granica,
za koju kompanija Walter još uvijek daje garanciju, iznosi 150 bara.
Međutim, ta granica nije konačna. Nakon pregleda tehničkih uslova
na licu mesta, stručnjaci za struganje kompanije Walter mogu odo-
briti i pritisak do 300 bara. To je posebno važno i dobrodošlo na
područjima avio industrije i astronautike, gde se primenjuje mnogo
nerđajućih materijala, zahtevnih za obradu.
Široki raspon pritisaka je samo jedna od posebnosti. Walter naime
dodaje još jednu posebnost: dvostruko hlađenje zadnje i prednje
površine alata. Držač za struganje, prema tome, ima dva izlaza ras-
hladnog sredstva. "Ispitivanja su pokazala da hlađenje zadnje povr-
šine dodatno produžava vek trajanja alata za 20-30%", pojašnjava
Gerd Kussmaul. "Ukoliko saberemo sve parametre, naše precizno
hlađenje može produžiti vek trajanja alata za 30-150%, naravno
zavisno od pritiska sredstva za hlađenje i podmazivanje i vrste ma-
terijala obrade".
Najviše znanja bilo je uloženo u hlađenje prednje površine alata.
Naime, nije tako jednostavno sprovesti sredstvo za hlađenje i pod-
mazivanje kroz ISO alat za struganje, pravo na reznu oštricu. Kod
alata kompanije Walter, mlaz rashladnog sredstva se dovodi kroz
steznu paknu rezne pločice. Ukoliko smo precizni, možemo reći da
mlaz s obe strane hladi vrh glavne i pomoćne
rezne oštrice. Izlaz je načinjen vertikalno u
odnosu na smer mlaza. I taj zahvat sprečava
raspršivanje tečnosti i time smanjuje gubitke.
Zadnji deo stezne pakne "leži" u alatu. Kada
radnik, odnosno korisnik pritegne vijak stezne
pakne, sistem je stopostotno zaptiven. Dakle
rukovanje je prilično jednostavno. A rešenje
deluje kod svih vrsta obradnih pločica. U bu-
dućnosti će na raspolaganju biti i optimizovane
verzije s geometrijom usmerenog mlaza na
prednju površinu alata. Nova obradna pločica
RM5 predstavlja samo početak.
Za sisteme Walter Turn i Walter Cut, korisnik
ima više mogućnosti dovođenja rashladnog
sredstva. Svi ISO držači za struganje su opre-
mljeni pomoću dva cevna priključka G1/8.
Najelegantnije rešenje se nudi u kombina-
ciji sa VDI držačima A2120-P/A2121-P (P=
Präzisionskühlung (precizno hlađenje)) za zve-
zdastu i kosu revolver glavu. Poslednje dovode
sredstvo za hlađenje neposredno do držača.
Potrebno je još montirati držač i problem je
rešen; naime, povezivanje s rashladnim sred-
stvom se uspostavlja automatski.
Slika 2: Dvostruko precizno hlađenje
Opis: novo precizno hlađenje, koje nudi kompanija Walter AG za ISO
alate za struganje hladi na zadnjoj i prednjoj površini alata. Prednosti:
duži vek trajanja alata ili veće brzine rezanja, pogotovo pri ISO-M/S
materijalima. Bolji lom odvojenih čestica ima za posledicu manje
zaustavljanje mašine, jednostavno rukovanje pomoću stezne pakne
i direktno dovođenje rashladnog sredstva u odgovarajući VDI držač.
Hlađenje je pri obradi odvajanjem čestica veoma važno. Najefikasnije deluju rashladni
sistemi, koji precizno dovode medij za hlađenje i podmazivanje kao i pritisak na
reznu oštricu. Pomoću tog rešenja, kompanija Walter AG opremila je najnovije ISO
alate za struganje. Drugačije rečeno: pomoću dvostrukog, tačkastog vrlo preciznog
hlađenja za mašine s pritiskom rashladnog sredstva već od 10 bara.
CILJANO I PRECIZNO HLAĐENJE
nove tehnologije
ove tehnologije
WALTER AUSTRIA GES.M.B.H.
Walter AG uvodi precizno hlađenje za ISO alate za struganje
44

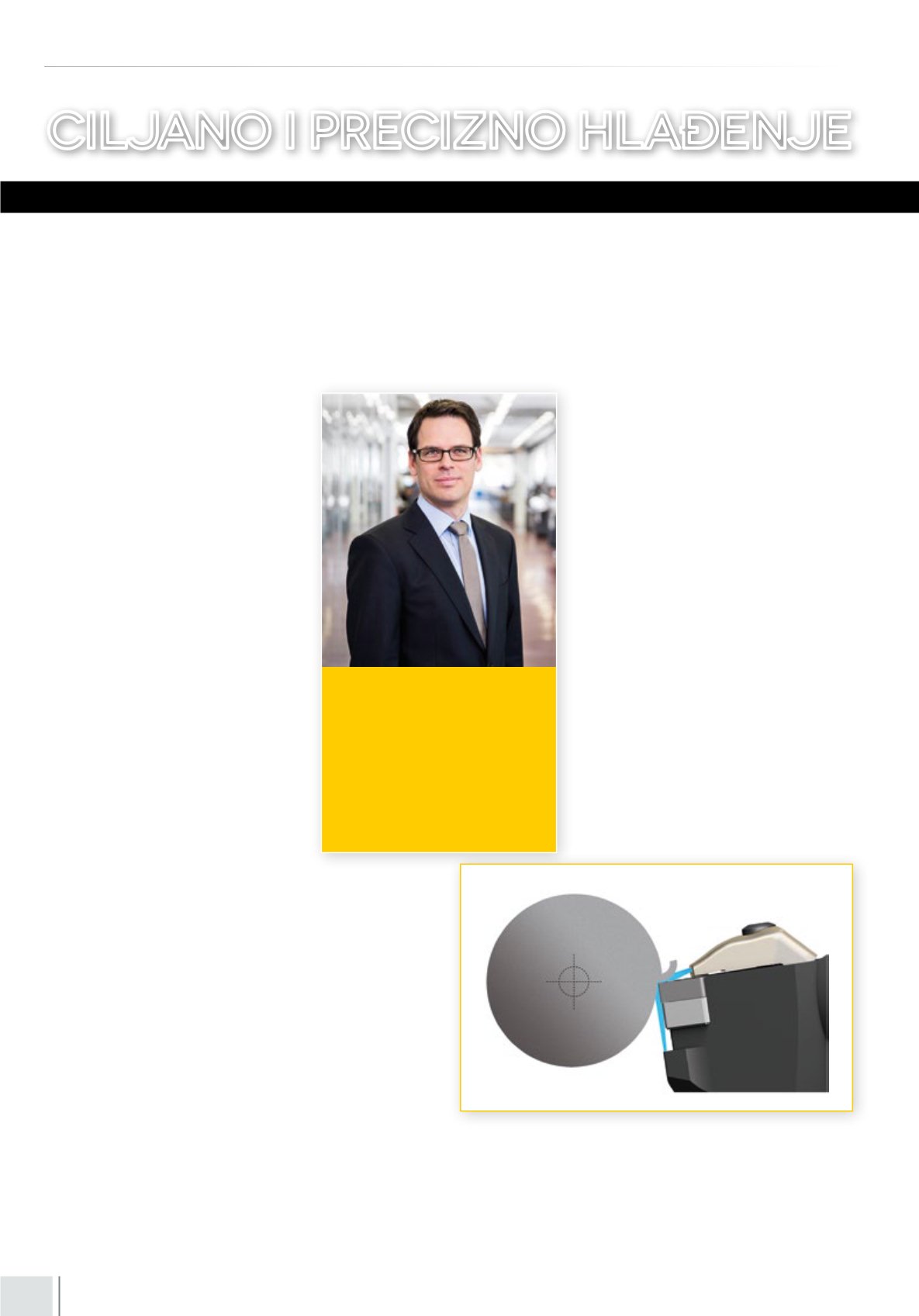

Slika 1: Gerd Kussmaul
Opis: Gerd Kußmaul, Senior Produkt
Manager sektora struganja pri kom-
paniji Walter AG u Tübingenu: "Naše
novo precizno hlađenje za ISO alate
za struganje deluje već pod priti-
skom rashladnog sredstva 10 bara,
a na taj način je moguća primena i
pri starijim alatima"
